Elegir una línea de botellas internas para IBC en una máquina de moldeo por soplado de piezas grandes empieza por el sistema de envase completo: geometría de la botella, resina, cierre, jaula, base y contenido previsto. La máquina debe distribuir el material en una pieza grande y producir una botella interna que cumpla las pruebas de envase acordadas con una producción aceptada repetible.
El material del proyecto TDB-1200FP de Tongda describe una configuración con cabezal acumulador para botellas internas de IBC de gran tamaño. Esta guía explica las decisiones de proceso y las comprobaciones que conviene incluir en una prueba de producción. Complementa la presentación de la máquina de moldeo por soplado de tanques IBC, que trata la aplicación comercial del equipo.

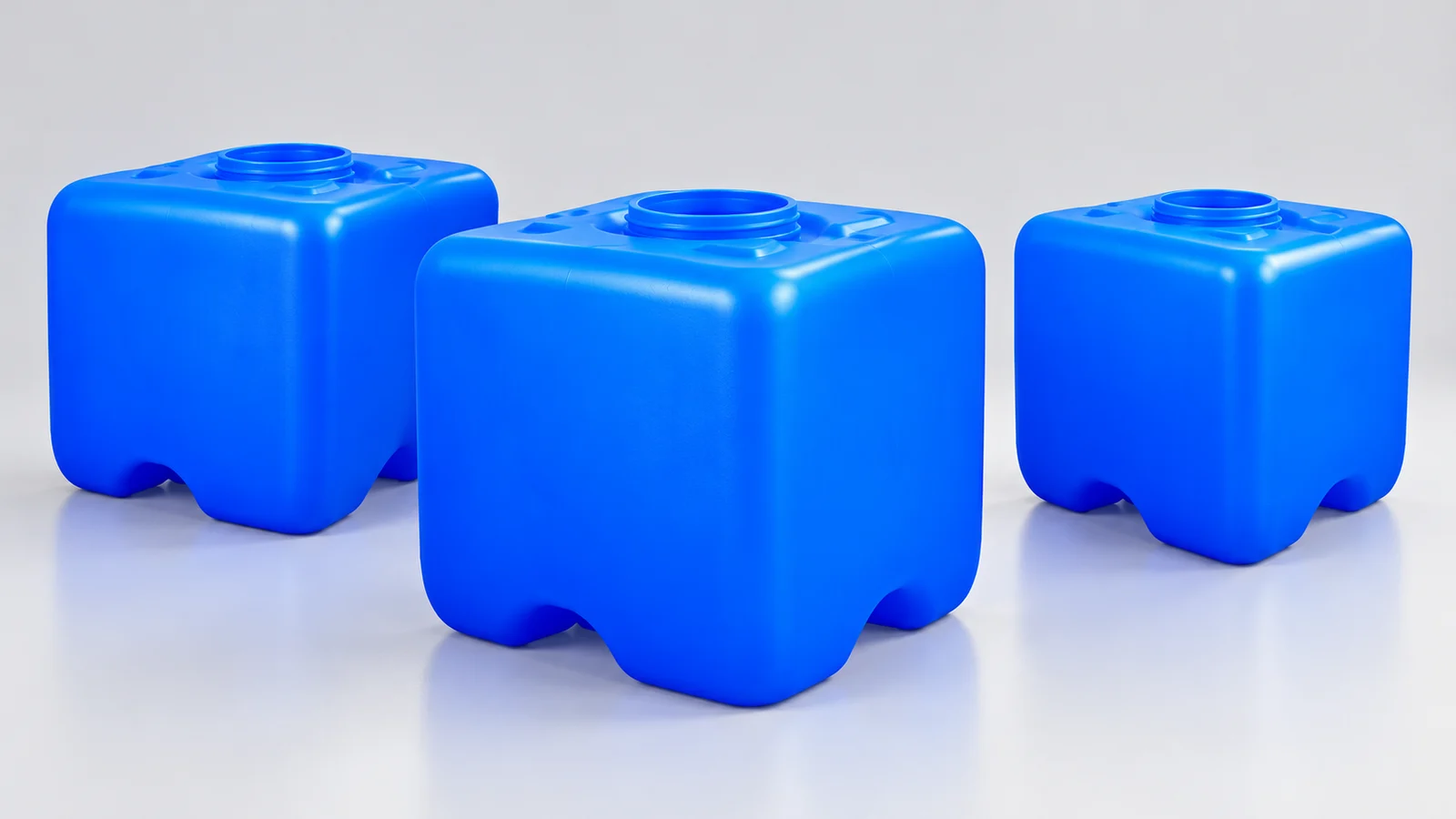

¿Qué hace exigente a una botella interna de IBC?
Las grandes superficies planas, las esquinas, el hombro, el cuello, la salida y el pellizco del fondo exigen cosas distintas a la pared. Una falta de material en un punto crítico puede afectar el desempeño aunque el peso total de la botella esté dentro del objetivo.
La botella interna también trabaja junto con su jaula y su base durante el llenado, la manipulación y el apilado. Compruebe dimensiones e interfaces en el sistema ensamblado. La compatibilidad del cierre y el ajuste de la salida forman parte del proyecto; no son detalles para resolver después de elegir la máquina.
| Dato del proyecto | Comprobación de selección |
|---|---|
| Plano de la botella y volumen nominal | Define la envolvente de conformado, la geometría del molde y los requisitos de manipulación |
| Grado de resina y estructura de capas | Influye en la plastificación, el comportamiento de la preforma y la aptitud para el contenido |
| Peso objetivo y criterios de pared | Define dónde se necesita material y cómo se medirá la calidad |
| Cuello, salida, jaula y base | Establece las interfaces de ensamblaje y las condiciones de prueba del envase completo |
| Producción aceptada y límites de servicios | Define las condiciones de operación para una comparación de capacidad con sentido |
Configuración del cabezal acumulador y de la extrusión

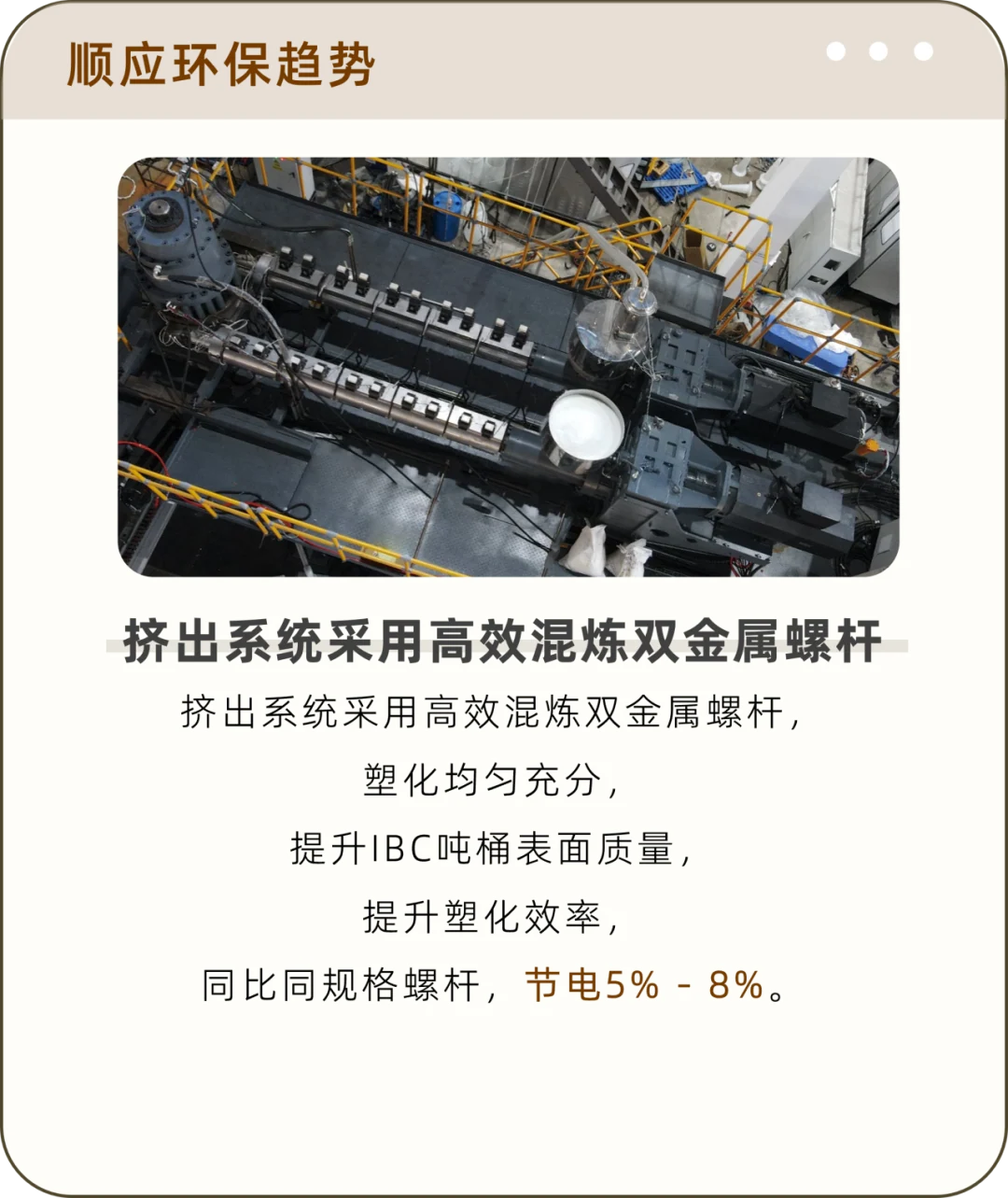

La configuración TDB-1200FP informada usa dos extrusoras de 120 mm con una relación longitud/diámetro de 32:1 y un cabezal acumulador de dos capas con guía de flujo. Estos datos describen la configuración del relato de Tongda, no una especificación para todas las máquinas con un nombre de modelo parecido.
El cabezal acumulador almacena el material fundido antes de descargar la preforma grande. La plastificación estable, la descarga controlada y una distribución adecuada del fundido deben funcionar en conjunto. En una botella multicapa, inspeccione la distribución y continuidad reales de las capas además de la pared total.
La página de producto TDB-1200F/P actual usa una designación de modelo relacionada. Confirme la cotización y el plano técnico al relacionar la designación TDB-1200FP de la fuente con una configuración de máquina propuesta.
Cierre, acceso y ciclo completo

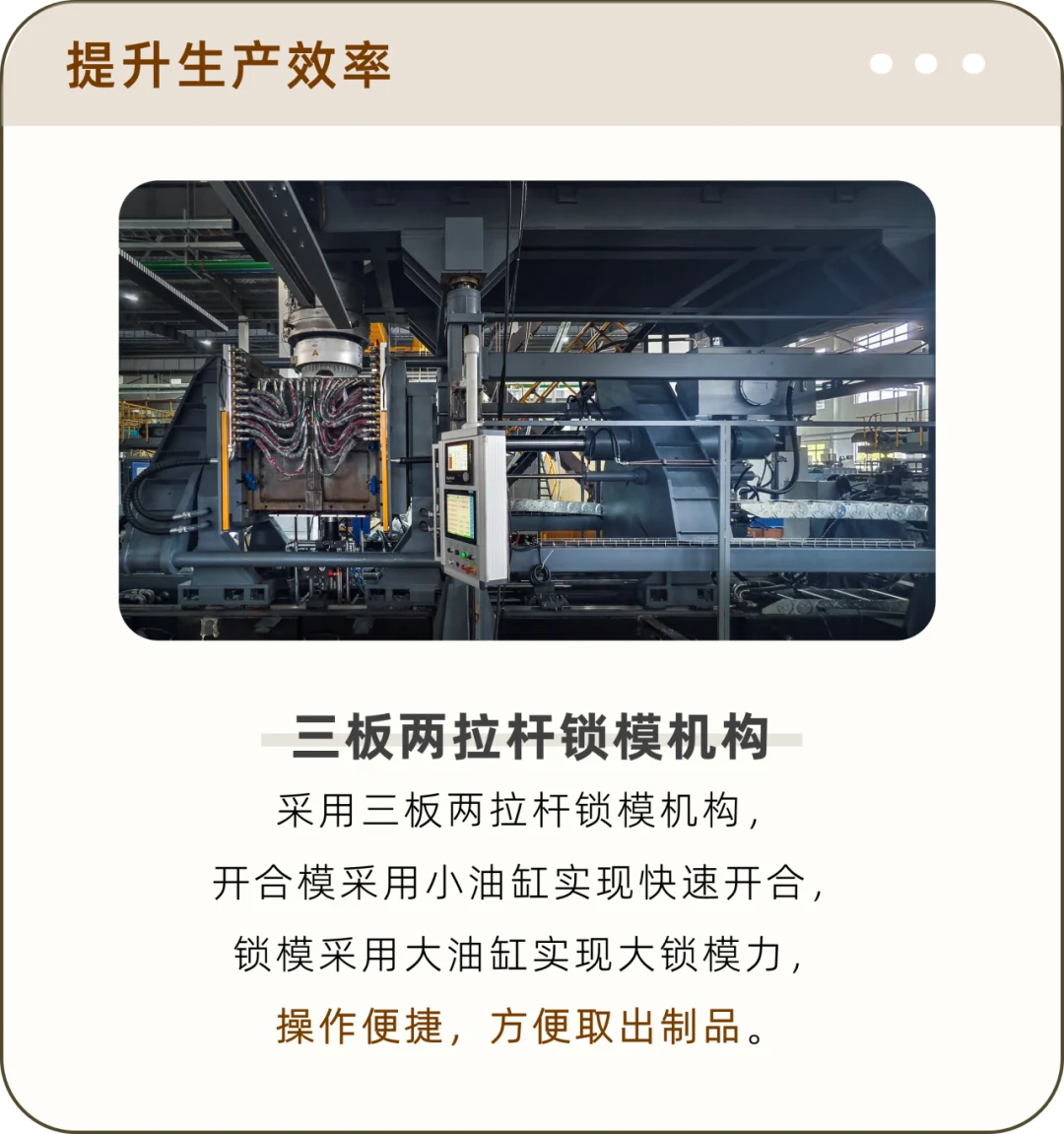

El relato de Tongda describe un cierre de tres platos y dos columnas, disposiciones separadas para el movimiento rápido y la fuerza de cierre, y guías que facilitan el acceso al molde. Estas características son relevantes para manipular un molde grande y retirar una pieza grande.
La capacidad depende de la secuencia completa: preparación del material, acumulación, descarga de la preforma, cierre del molde, soplado, enfriamiento, venteo, apertura y extracción de la pieza. En una línea configurada varias operaciones pueden solaparse, así que defina con precisión qué incluye el ciclo cotizado.
La fuente describe un paso de venteo inferior a dos segundos en una configuración concreta. El tiempo de venteo no es el tiempo de ciclo total. No puede usarse por sí solo para calcular botellas de IBC por hora.
Control de pared, hidráulica y registros de producción
La línea descrita integra un controlador Mitsubishi y un sistema de control de preforma MOOG. La programación de la preforma ajusta el perfil de extrusión; la inspección de la pared terminada sigue siendo una actividad de aceptación aparte. Consulte la descripción de MOOG sobre el control del moldeo por soplado para conocer la función del controlador en el proceso.
El relato del proyecto también describe hidráulica con control servo y diagnóstico del equipo. Evalúe esas funciones mediante pruebas acordadas de movimiento, energía y registro de fallas. Una comparación de energía necesita el mismo producto, material, producción y alcance de equipos auxiliares; la fuente no establece un porcentaje de ahorro universal para todas las líneas de IBC.

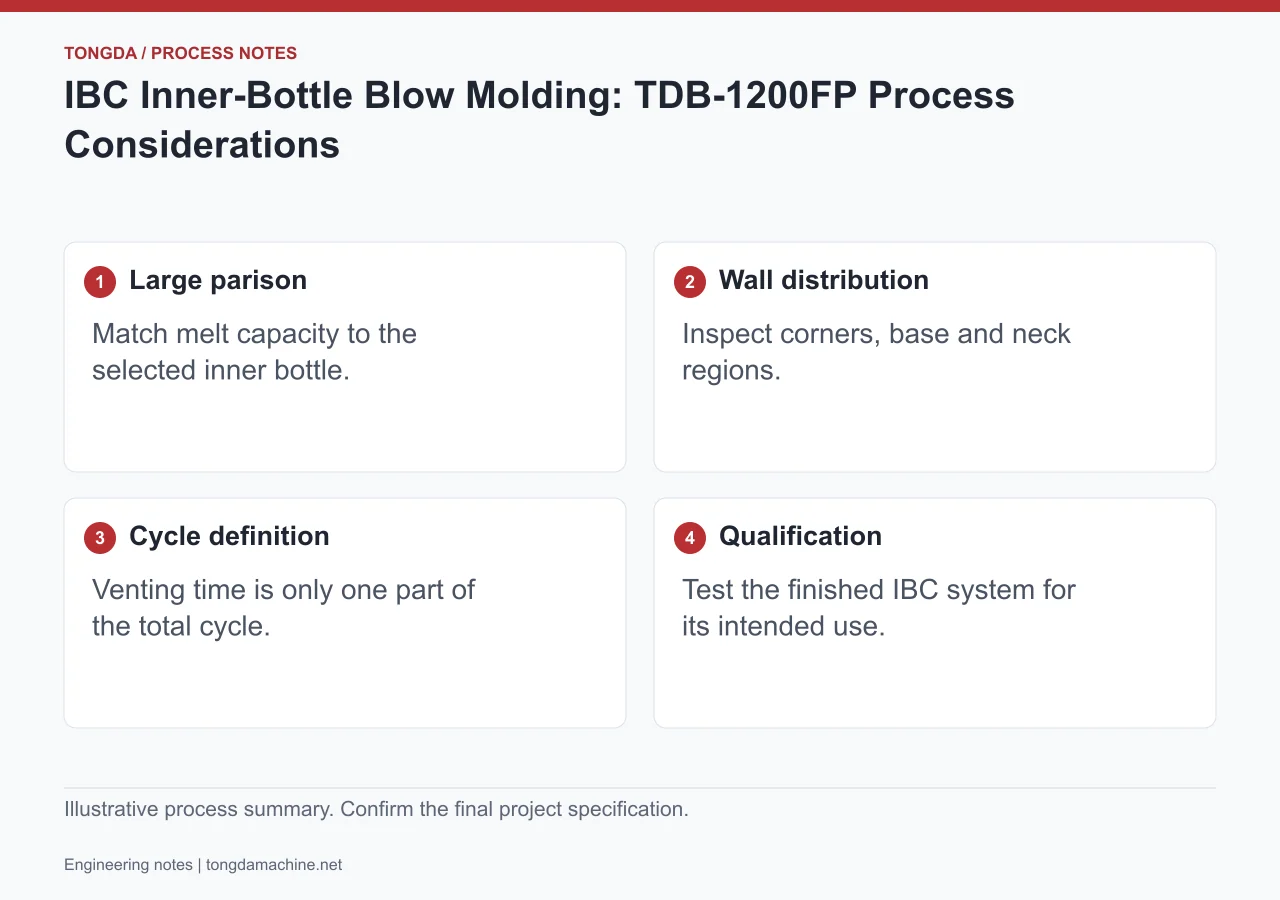

Acuerde una lista de aceptación antes de pedir
- Geometría de la botella: dimensiones, ajuste del cuello y de la salida, y ensamblaje con la jaula y la base.
- Distribución del material: peso, secciones críticas de pared, disposición de capas y pellizco.
- Desempeño del envase: fugas y las pruebas de manipulación, apilado y demás acordadas para la aplicación.
- Estabilidad de producción: producción aceptada en una marcha continua definida, con registro de paradas y rechazos.
- Condiciones de servicios: temperatura y caudal del agua de enfriamiento, aire comprimido y alcance de la energía medida.
- Operación y mantenimiento: acceso al molde, respaldo de recetas, alarmas, capacitación de operadores y responsabilidades sobre repuestos.
Si el IBC va a transportar mercancías peligrosas, establezca la calificación aplicable al envase ensamblado y a su uso previsto. La configuración de la máquina por sí sola no certifica el IBC terminado.
Preguntas de los fabricantes de IBC
¿La capacidad nominal de la máquina define la botella que puedo producir?
No por sí sola. La geometría de la botella, la carga requerida, las dimensiones del molde, el material y el proceso completo deben encajar en la configuración de máquina acordada.
¿Dos extrusoras equivalen a dos capas de pared?
No necesariamente. Las extrusoras suministran flujos de fundido; el diseño del cabezal determina cómo esos flujos forman la pared. La configuración de la fuente describe dos capas, pero la arquitectura del cabezal debe comprobarse en la línea propuesta.
¿Qué debo enviar para una propuesta de máquina para IBC?
Envíe el plano de la botella, las interfaces con la jaula y la base, los detalles del cierre y la salida, los requisitos de resina y capas, el peso objetivo, el contenido previsto y el objetivo de producción aceptada.
Planifique la máquina y el molde juntos
Solicite una propuesta de producción de IBC con la especificación completa del producto. La guía de diseño de moldes de soplado explica las interfaces del molde y las comprobaciones de enfriamiento; la guía de tambores de 200 L trata otra aplicación de cabezal acumulador para envases grandes.
Una botella interna de IBC es una pieza grande fabricada en una máquina de extrusión-soplado. Esa página compara la extrusión continua con el cabezal acumulador y lista los modelos publicados para envases grandes.
