Una máquina de extrusión-soplado con cabezal acumulador reúne una carga de fundido preparada y la descarga para formar la preforma de una pieza hueca grande. Elegir la máquina exige más que igualar una capacidad nominal en litros: la masa de la pieza, el comportamiento de la preforma, el tamaño del molde, el cierre, el enfriamiento y la manipulación posterior determinan la configuración viable.
La familia TDB de Tongda incluye distintas máquinas para tambores, botellas internas de IBC y otras piezas grandes. Esta guía explica cómo comparar esas configuraciones y preparar una prueba de producción con sentido. No trata a toda la familia TDB como una sola máquina con un único rango de capacidad.
Entienda qué cambia el cabezal acumulador

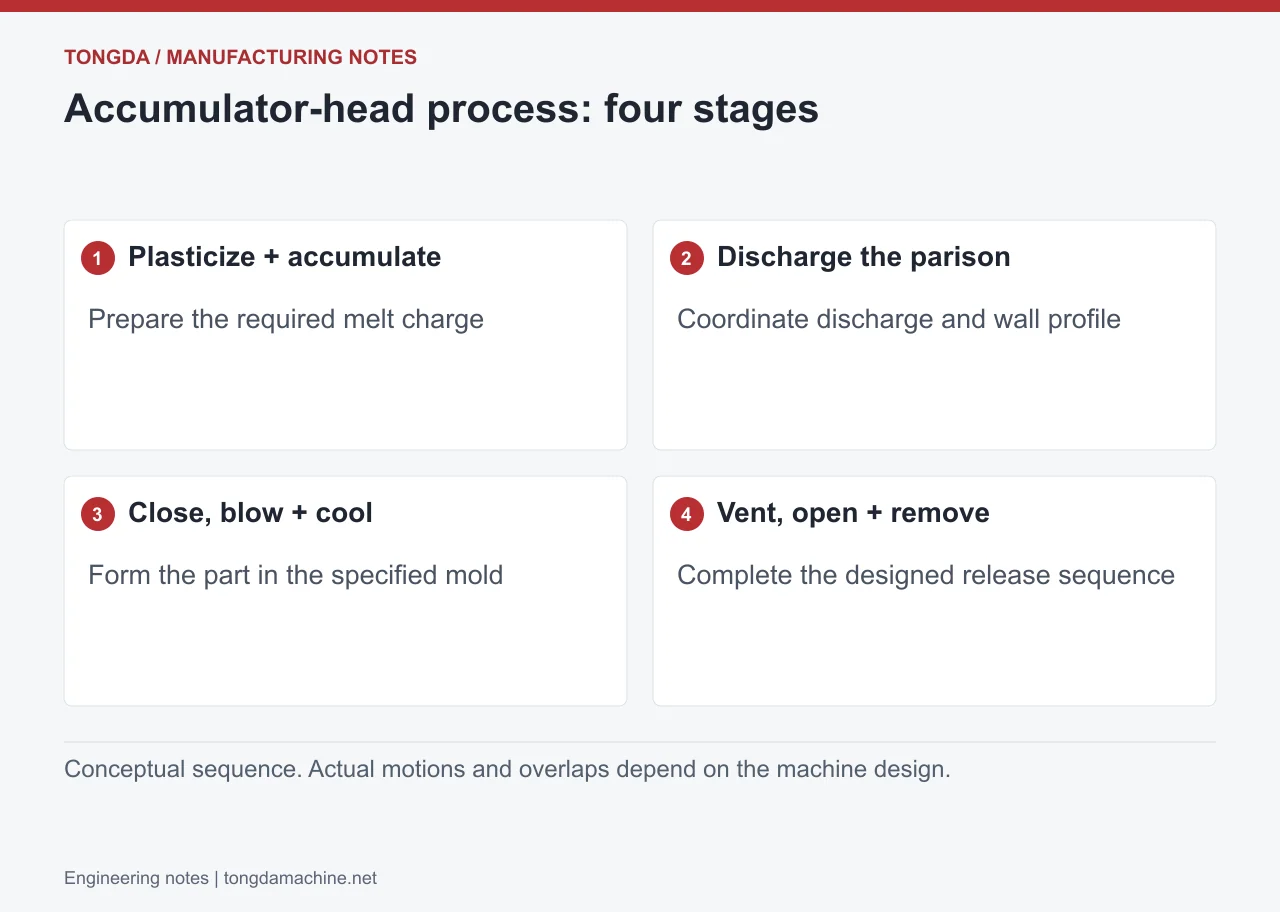

Una extrusora plastifica el material y alimenta el acumulador. El fundido almacenado se descarga luego a través de la boquilla para formar la preforma. El molde captura la preforma, la pieza se sopla y se enfría, y la máquina ventea, abre y extrae la pieza según su secuencia de diseño.
La capacidad de acumular y descargar una carga es útil para preformas grandes. No elimina la necesidad de controlar el descolgamiento, el estirado, el tiempo de residencia y la distribución de pared. La elección de la resina, las condiciones de descarga y la relación entre la programación de la preforma y la geometría del molde siguen siendo centrales en el proceso.
Especifique la masa y la geometría de la pieza antes que el volumen nominal
Dos envases con el mismo volumen nominal pueden requerir cargas de fundido y moldes distintos. Las asas, los hombros, las aberturas, los elementos estructurales y los requisitos de pared influyen en el producto y en el proceso. La capacidad de acumulador cotizada debe relacionarse con el material y la carga completa, incluido el material que se convierte en rebaba.
| Elemento de selección | Información que se debe entregar |
|---|---|
| Producto | Plano, volumen nominal, dimensiones y masa neta objetivo |
| Material | Grado, color, estructura de capas y reutilización de material permitida |
| Molde | Envolvente, masa, montaje, enfriamiento e interfaces del cuello |
| Producción | Producción aceptada, exigencias de inspección y alcance posterior |
Indique también el contenido o el uso final previsto. Un tambor, un tanque y una pieza hueca estructural pueden necesitar validaciones distintas aunque su tamaño físico parezca similar.
Ajuste el cierre, el molde y el flujo de material
Compare el molde propuesto con las dimensiones de los platos, la apertura y el sistema de soporte. Revise el acceso al cuello, el diseño del pellizco, la holgura de extracción y los servicios que necesita el molde. La fuerza de cierre es un dato más; el conjunto completo de molde y máquina debe sostener la pieza prevista.
En un cabezal multicapa, identifique qué extrusoras alimentan cada capa y cómo se controlan las proporciones de las capas. Una estructura de tambor de tres capas y una estructura barrera con EVOH tienen propósitos de material distintos. No elija un cabezal solo por el número de capas.
Compare los datos vigentes de cada modelo en lugar de deducir especificaciones de un nombre parecido. Las páginas de la TDB-250F/P y la TDB-1200F/P de Tongda ofrecen puntos de partida para distintas escalas de aplicación; la configuración final la define la especificación del proyecto acordada.
Evalúe el enfriamiento y el venteo dentro del ciclo completo
El movimiento más rápido de una demostración no es el ciclo de producción completo. Defina el inicio y el final del ciclo contado, el número de piezas aceptadas liberadas y el papel del equipo posterior. Registre tanto las observaciones de ciclo como la producción aceptada durante una marcha acordada.
El enfriamiento, el venteo, la extracción y la manipulación pueden afectar la secuencia limitante. Si una función acorta un paso, verifique si ese paso controla realmente el ciclo total. No convierta un venteo corto en una reducción porcentual equivalente del tiempo total de producción.
Compruebe los servicios usados durante la prueba: condiciones del agua de enfriamiento, aire comprimido y consumo eléctrico dentro del límite elegido. Compare la energía por pieza aceptada con el mismo producto y las mismas condiciones de operación, en lugar de comparar solo la potencia instalada de los motores.
Use comprobaciones de aceptación específicas de la aplicación
En un tambor grande, inspeccione las paredes críticas, las asas, la base, el cuello y el pellizco junto con las pruebas requeridas del envase lleno. La guía de tambores de 200 L con anillo L explica esa aplicación con más detalle.
En una botella interna de IBC, revise el ajuste con la jaula, el pallet, los cierres y cualquier válvula de descarga especificada. La guía de proceso de botellas internas para IBC explica la diferencia entre la botella moldeada y el envase ensamblado.
En otras piezas huecas grandes, establezca la exigencia estructural y ambiental prevista antes de acordar los métodos de prueba. Una prueba de moldeo exitosa demuestra la combinación probada; no sustituye la calificación de otro producto o uso.
Preguntas de los compradores
¿El moldeo con cabezal acumulador siempre es preferible a la extrusión continua?
No. Compare la pieza, la resina, el molde, la producción y los requisitos de operación reales. Cada proceso propuesto debe demostrar su caso de producción; un volumen nominal grande no resuelve por sí solo todas las decisiones de configuración.
¿Una sola máquina TDB puede fabricar todos los productos de la serie?
No. El nombre TDB abarca distintos modelos y configuraciones a medida. Confirme la máquina exacta, el requisito de fundido, los límites del molde y las opciones para la pieza propuesta.
¿Qué se necesita para una recomendación de equipo?
Envíe el plano del producto, el material, la masa objetivo, los datos del molde, los servicios y la producción aceptada objetivo. Envíe los requisitos de la pieza grande para que Tongda evalúe en conjunto el acumulador, el cierre, el molde y el alcance de la línea completa.
