Un molde de soplado listo para producir debe ajustarse al envase, al material y a la máquina. La geometría de la cavidad, el pinzado, el venteo, los circuitos de enfriamiento y las interfaces de montaje trabajan junto con la preforma y el proceso de conformado. La precisión de mecanizado importa, pero es solo una parte de un molde que produzca una y otra vez envases aceptados.
Esta guía parte del material del taller de moldes de Tongda y lo traduce en los datos de diseño, las inspecciones y los registros de prueba que un comprador debe pedir al encargar herramental de extrusión-soplado.

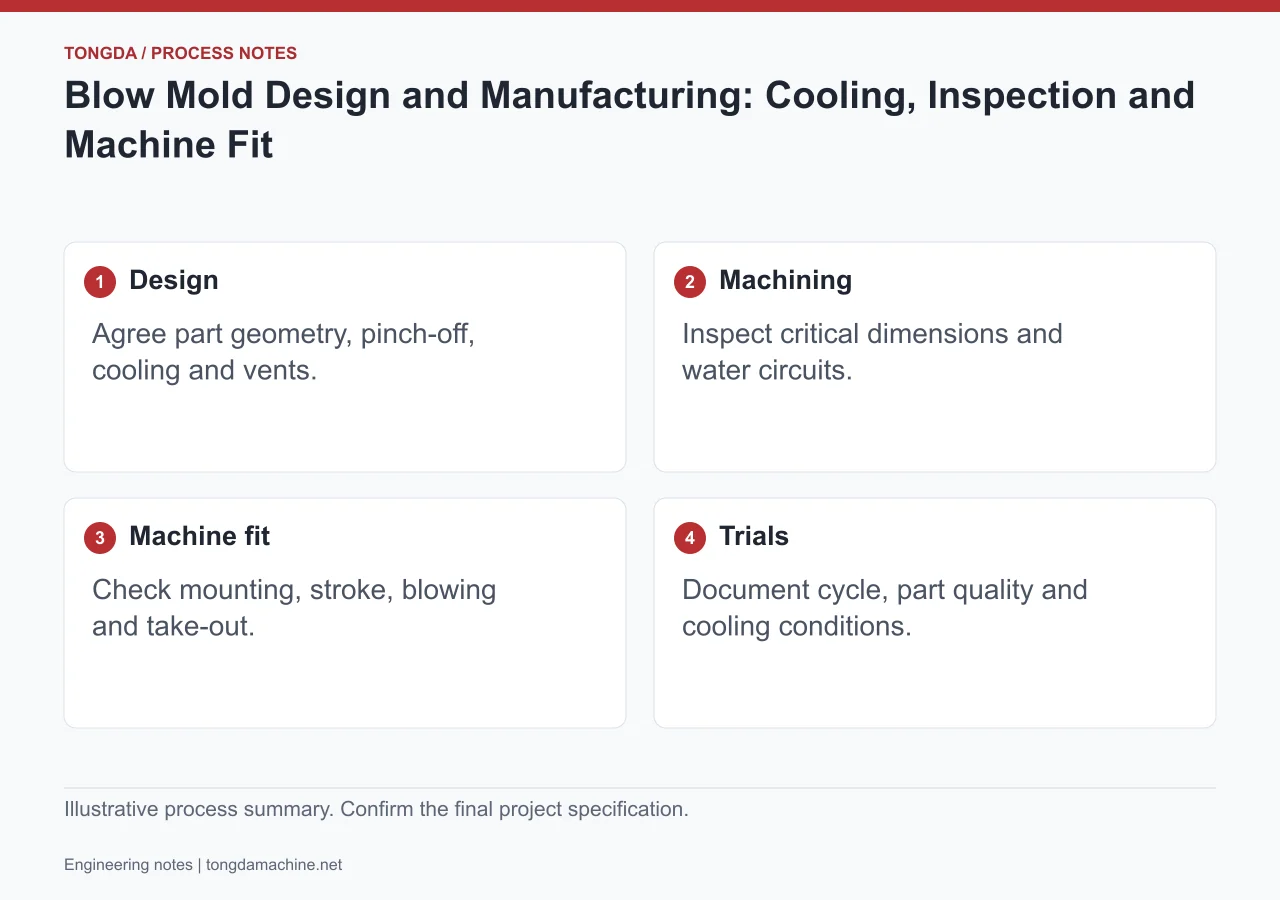

Empiece con un brief de diseño completo
Entregue un plano acotado del producto, el grado de resina, el peso objetivo, los detalles del cuello y del cierre, los requisitos de apariencia y las pruebas funcionales. Identifique las dimensiones importantes para el llenado, el taponado, el apilamiento o el ensamblaje.
El diseñador del molde también necesita la disposición de platinas y montaje de la máquina, el rango de apertura, la separación entre cabezales, el movimiento de traslado, la disposición de las agujas de soplado y las interfaces de servicios. Revise el conjunto completo del molde y el acceso para cambios, no solo las dimensiones de la cavidad.
| Zona de diseño | Brief de diseño |
|---|---|
| Geometría del envase | Dimensiones críticas, acabado del cuello, línea de partición y elementos de manipulación |
| Material y pared | Resina, peso objetivo, secciones críticas de pared y requisitos de capas |
| Pinzado y desrebabado | Costura del fondo, bolsas de rebaba, método de corte y retiro de residuos |
| Enfriamiento y venteo | Disposición de circuitos, condiciones del agua disponible, salida de aire y acceso para mantenimiento |
| Interfaz con la máquina | Montaje, espacio del molde, agujas de soplado, carrera y conexiones auxiliares |
| Aceptación | Método de medición, condiciones de prueba, número de muestras y criterios de aprobación |
Diseñe el enfriamiento en función de las secciones difíciles
El cuello, el asa, el anillo L, las esquinas o un pinzado grueso pueden enfriarse distinto que la pared principal. Identifique esas zonas en el diseño y defina cómo los circuitos extraerán el calor sin crear diferencias de temperatura evitables.
La temperatura, el caudal, el equilibrio de los circuitos y la calidad del agua influyen en el desempeño. Los canales también necesitan acceso para limpieza y mantenimiento. El enfriamiento del molde extrae el calor de la pieza formada; no controla directamente el flujo del material fundido dentro del cabezal de extrusión.
El relato del taller de Tongda describe un proyecto de tambor de 200 L en el que el enfriamiento cerca de la boca y del anillo, un venteo adicional y ajustes de proceso acompañaron un cambio de ciclo reportado de 180 a 125 segundos. Es una observación de proyecto con cambios de molde y de proceso a la vez. Un nuevo compromiso de capacidad requiere el peso real del tambor, la resina, los servicios y una prueba de producción aceptada.
La guía de tambores de 200 L con anillo L explica las verificaciones de distribución de pared y del envase asociadas.
Mecanice, termine e inspeccione el molde

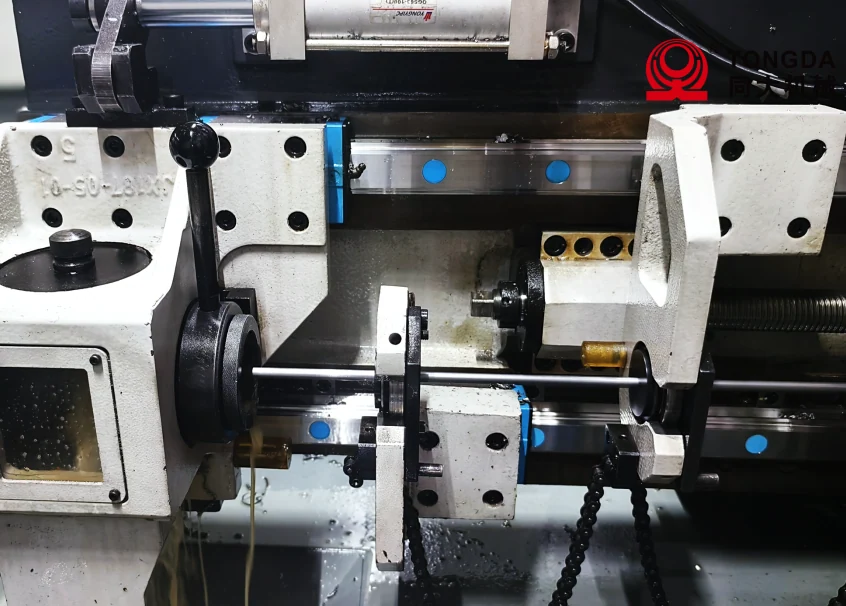

El relato de Tongda describe centros de mecanizado, grabado y barrenado profundo como parte de su flujo de trabajo de herramental. Especifique el material, las tolerancias alcanzables y el acabado superficial del molde y producto reales; distintas partes de la herramienta pueden requerir distintos métodos de inspección.

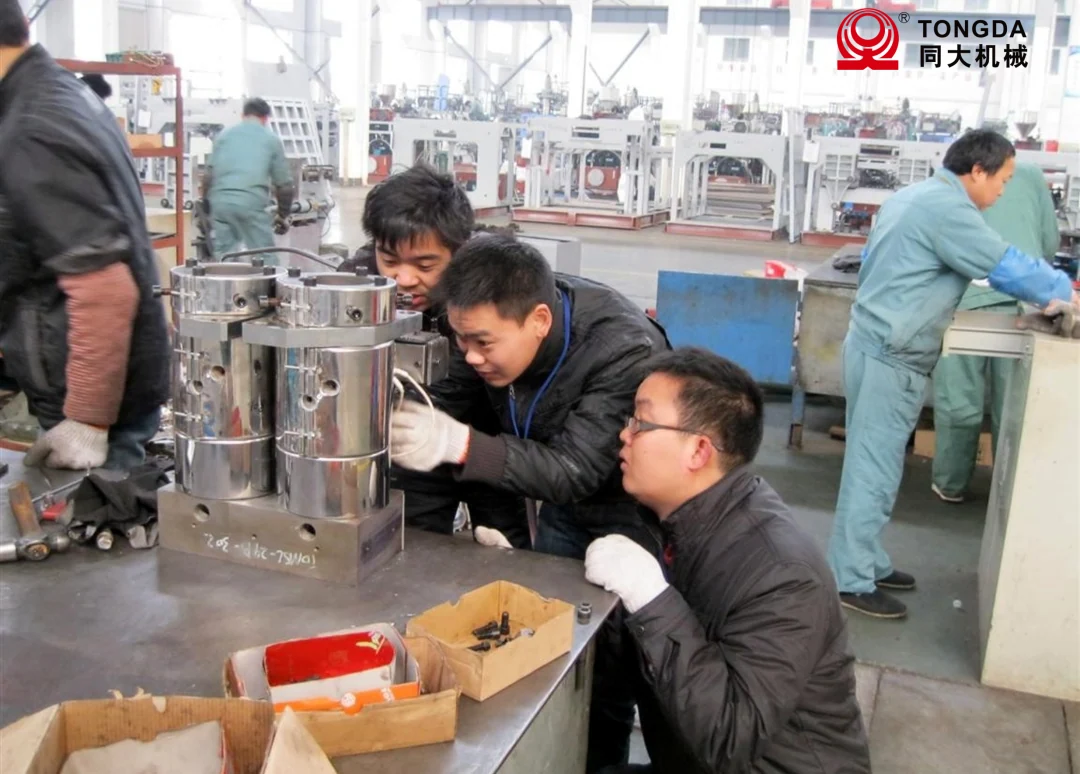

Revise las dimensiones críticas, la alineación, los insertos, las superficies de montaje y el estado del pinzado y del venteo. Los circuitos de enfriamiento requieren pruebas de fugas y de caudal. Un circuito liso no elimina la necesidad de controlar la calidad del agua ni de prevenir depósitos con mantenimiento.

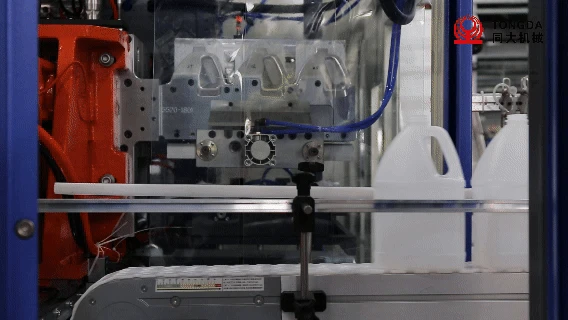

Tras la inspección dimensional y de material debe hacerse una prueba funcional. Una herramienta que cumple el plano todavía debe demostrar cómo forma la botella o el envase previsto en la máquina elegida.
Valide el molde en la configuración de producción prevista
Use la resina, el herramental, la máquina y las condiciones de servicios acordados. Registre la receta del proceso e inspeccione las piezas tras un periodo de estabilización definido.
El programa de la preforma puede ajustarse para reforzar las secciones críticas, pero un perfil programado no prueba la distribución final de la pared. Verifique el peso del envase y el espesor de los cortes junto con las dimensiones y las pruebas funcionales. La guía de MOOG sobre soplado explica el papel de la tecnología de control de preforma.
En un envase grande, incluya en la prueba la manipulación y las operaciones posteriores. La guía del proceso de botellas interiores de IBC muestra por qué las interfaces de cierre, salida, jaula y base también influyen en la aceptación del proyecto.
Lleve un registro de aceptación y entrega
- Revisión del plano: registre los planos aprobados del producto y del molde y cualquier cambio durante la prueba.
- Inspección: conserve los registros de dimensiones críticas, material y circuitos de enfriamiento.
- Condiciones de prueba: identifique el lote de resina, la máquina, la receta y las condiciones de enfriamiento y aire.
- Resultados del producto: registre peso, cortes de pared, apariencia, ajuste del cuello y pruebas funcionales acordadas.
- Resultados de producción: registre piezas aceptadas, rechazos, definición del ciclo e interrupciones.
- Entrega: incluya conexiones, insertos de repuesto, instrucciones de mantenimiento y la responsabilidad sobre cambios futuros.
Asigne la responsabilidad por los problemas de interfaz entre el molde, la máquina y los equipos posteriores. Un proveedor de máquina y molde puede coordinar el trabajo, pero los entregables y las responsabilidades de aceptación deben quedar por escrito.
Preguntas de los compradores de moldes
¿Un molde de soplado existente puede funcionar en otra máquina?
Posiblemente. Revise el espacio del molde, el montaje, el rango de apertura, la separación entre cabezales, las agujas de soplado, los servicios y los requisitos del proceso. Que encaje físicamente no garantiza la calidad ni la producción.
¿Un mejor enfriamiento siempre acorta el ciclo?
Puede resolver un cuello de botella de enfriamiento, pero el ciclo total puede estar limitado por la extrusión, la manipulación, el venteo o las operaciones posteriores. Revise toda la secuencia y la calidad de las piezas aceptadas tras cada cambio.
¿Basta una inspección de mecanizado para la aceptación?
No. Demuestra que las características especificadas de la herramienta se fabricaron e inspeccionaron. Una prueba de producción funcional demuestra el desempeño del molde con el producto, el material, la máquina y los servicios acordados.
Revise los requisitos de su molde y su máquina
Envíenos el plano del producto, la resina, el peso objetivo, la producción aceptada requerida y los datos de la máquina disponible. Solicite una revisión de herramental y máquina para definir las interfaces y el plan de prueba antes del pedido. Conozca la gama de máquinas de moldeo por soplado para equipos relacionados.
Un molde de soplado debe ajustarse a la máquina de extrusión-soplado en la que se monta. Esa página detalla la extrusora, el cabezal, el cierre, el molde, el soplado y el desrebabado como las partes con las que debe coincidir el herramental.
