Reutilizar moldes de soplado existentes al pasar a extrusión continua

A veces los moldes de soplado existentes pueden reutilizarse al pasar a una máquina de extrusión-soplado continua, pero la compatibilidad debe diseñarse y demostrarse. Importan las dimensiones del molde, el montaje, la orientación del cuello, los movimientos de la máquina, el enfriamiento y el desrebabado. Coincidir en el volumen nominal del envase no basta para establecer un ajuste directo.

El proyecto CFV-50A de Tongda se desarrolló en torno a los moldes de soplado por el fondo que ya tenía un cliente. La lección útil es el enfoque: definir la reutilización de moldes como requisito desde el inicio, auditar las interfaces y demostrar la combinación propuesta en una prueba antes de asignar un valor a los moldes conservados.

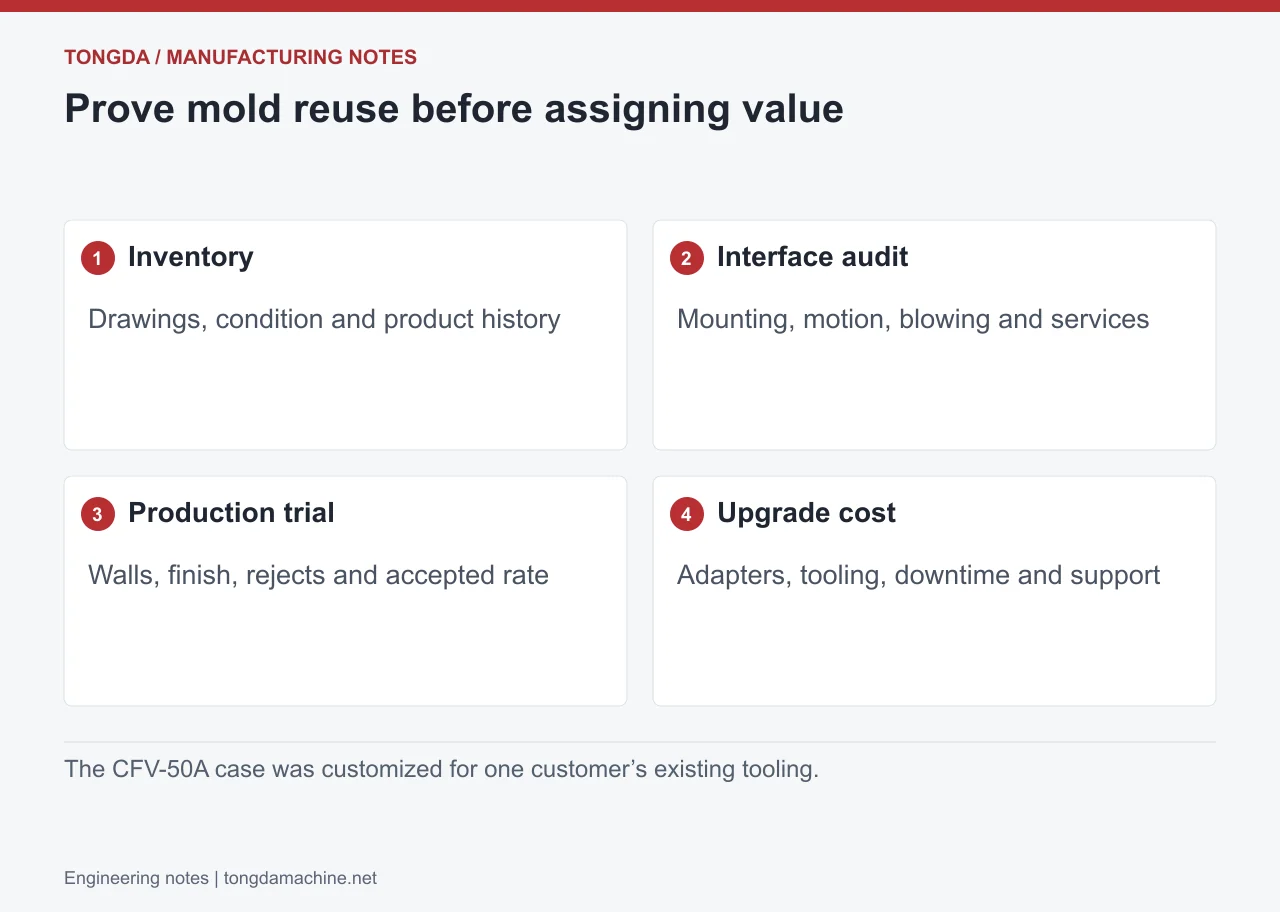

Inventaríe los moldes y los productos que realmente fabrican

Cree un registro para cada molde que incluya la revisión del plano, el estado, las cavidades, el plano del producto, el material, el peso y el historial de producción reciente. Separe los moldes que siguen siendo útiles comercialmente de los que necesitan reacondicionamiento o ya no encajan en la gama de productos.

Registre también la máquina y el proceso actuales. Un molde que ha funcionado bien en una instalación aporta evidencia útil, pero su desempeño anterior no establece la compatibilidad con otra plataforma. Un molde desgastado también puede dificultar distinguir un defecto existente de un problema nuevo de proceso.

Si hay varios moldes, identifique los extremos representativos: la mayor envolvente, el molde más pesado, la orientación de cuello más exigente y la geometría de producto más difícil. Acuerde qué moldes deben demostrarse en lugar de suponer que una sola prueba exitosa valida todo el inventario.

Audite las interfaces mecánicas y de proceso

Interfaz	Qué comparar
Envolvente del molde	Área de platos, apertura, espesor y holgura en todos los movimientos
Montaje y soporte	Patrón de fijación, elementos de centrado, soporte y masa del molde
Cuello y soplado	Dirección del perno de soplado, herramental del cuello, acceso y geometría de sellado
Servicios y manipulación	Conexiones de enfriamiento, extracción, desrebabado e inspección

Compruebe las holguras con el herramental, las conexiones y las protecciones completas. Evalúe los movimientos de cierre y traslado como una secuencia, incluido el acceso para mantenimiento y cambios. Un plano que muestra el molde dentro del área de los platos no establece la holgura durante todo el ciclo.

En un diseño de soplado por el fondo, examine la relación entre el herramental de cuello existente y la nueva disposición del perno de soplado. Cualquier adaptador, nueva conexión de servicios o modificación del molde debe figurar en la cotización y en el plan de aceptación.

Distinga el molde de conformado del herramental del cabezal de extrusión

El molde de conformado da forma al exterior del envase. La boquilla de extrusión y el mandril o casquillo ayudan a formar la preforma antes de que el molde la capture. Cambiar uno no implica cambiar el otro.

La descripción del CFV-50A se refiere tanto a los moldes conservados del cliente como a cambios en el herramental de la boquilla de extrusión. Para una consulta nueva, pregunte exactamente qué componentes pueden conservarse, cuáles necesitan modificación y cuáles se suministrarán nuevos. Incluya en esa conversación el herramental del cuello y los utillajes de corte y desrebabado.

Esta distinción es especialmente importante cuando un proveedor cotiza un cambio de herramental corto. La operación cotizada puede referirse a un componente de extrusión y no a un cambio de producto completo con molde de conformado, servicios y ajustes posteriores.

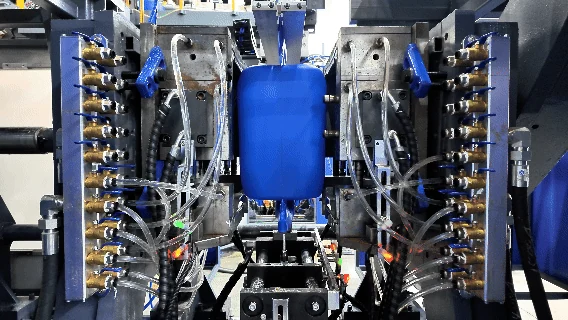

Demuestre el nuevo proceso con el molde conservado

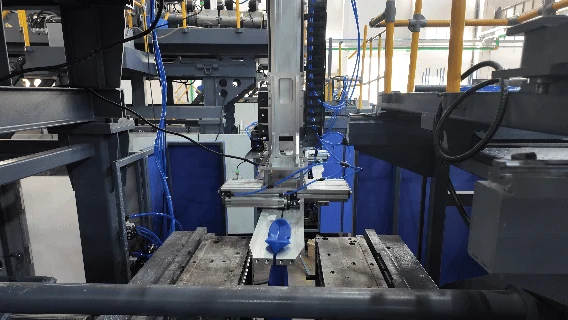

La extrusión continua cambia la forma en que se presenta la preforma y se coordina con el movimiento de la máquina. Valide el material, las dimensiones de la preforma, el perfil, la posición de captura y la manipulación con el molde previsto. Compare el peso final, la distribución de pared, las dimensiones del cuello, el pellizco y la producción aceptada con los requisitos acordados.

Las afirmaciones sobre cambios de color más rápidos o menos puntos negros necesitan una comparación controlada. Especifique los colores inicial y final, el procedimiento de limpieza, el desperdicio de transición y la regla de aceptación. El diseño del recorrido de flujo, el tiempo de residencia, el mantenimiento y la práctica operativa influyen en el resultado; el nombre del proceso por sí solo no garantiza una mejora.

Guarde la receta final y los registros de prueba con el identificador del molde. Para la operación multicapa, añada las comprobaciones de capas y de envase correspondientes en lugar de suponer que un molde calificado para un producto monocapa valida un nuevo envase barrera.

Compare el costo total de la actualización

Reutilizar moldes puede reducir la necesidad de comprar moldes de reemplazo. Su valor debe evaluarse junto con la inspección, el reacondicionamiento, los adaptadores, el nuevo herramental de extrusión, las pruebas, la capacitación, la instalación y la interrupción de producción prevista.

Cuando corresponda, compare tres opciones prácticas: conservar y adaptar el herramental actual, reemplazar de forma selectiva los moldes más exigentes o comprar moldes nuevos diseñados para la nueva máquina. Use la producción aceptada esperada y los requisitos de mantenimiento, en lugar de asignar a cada molde almacenado su valor de compra original.

Para la especificación general de la plataforma, consulte la guía de configuración HTS. Para los datos de diseño de moldes, use la guía de fabricación de moldes de soplado. Son decisiones distintas de demostrar que un molde conservado encaja en una nueva instalación.

Preguntas de los compradores

¿Mis moldes antiguos encajarán sin modificaciones?

Solo una revisión de interfaces y una prueba pueden establecerlo. El proyecto CFV-50A muestra una máquina diseñada en torno a los moldes de soplado por el fondo de un cliente concreto, no una intercambiabilidad universal.

¿Se puede conectar la automatización más adelante sin más?

Confirme el espacio, la presentación del producto, los controles, las protecciones y las interfaces exactas suministradas. Una interfaz disponible sigue requiriendo una evaluación de integración para el equipo posterior elegido.

¿Qué debe acompañar a una consulta de reutilización de moldes?

Envíe planos de los moldes, fotografías, muestras de producto, datos de servicios y registros de producción actuales. Revise las aplicaciones para bidones y cubetas apilables, y luego solicite una revisión de compatibilidad de moldes antes de decidir el alcance de la actualización.

Material de origen: artículo 20 de Tongda en WeChat. Las fotografías y capturas de video originales conservan los detalles del equipo original. Las ilustraciones conceptuales se identifican en sus pies de foto.
