Una línea HTS modular es una máquina de extrusión-soplado y debe configurarse en torno a una botella y un requisito de producción definidos. El cabezal, el molde, la orientación del perno de soplado, el desrebabado y la manipulación posterior deben funcionar juntos. Que una plataforma ofrezca muchas opciones no significa que una máquina instalada pueda fabricar cualquier botella sin cambios.
El material de Tongda sobre la serie HTS describe aplicaciones desde botellas pequeñas hasta envases más grandes, con distintas disposiciones de cabezal y de capas dentro de la familia. Para el comprador, lo útil es convertir esa flexibilidad en la configuración exacta, el procedimiento de cambio y la prueba de aceptación de los productos propuestos.
Defina la familia de productos y la botella limitante
Empiece con planos y muestras de cada producto previsto. Identifique volumen nominal, dimensiones, ángulo del cuello, asa, resina, peso neto, decoración y requisitos de inspección. Incluya la mezcla de producción esperada en lugar de presentar solo la botella más fácil.
La descripción original de la plataforma menciona aplicaciones de 10 mL a 20 L, de una a ocho cavidades y de una a cuatro capas. Son opciones a nivel de familia. Confirme los límites más estrechos de la combinación de modelo, cabezal, molde y material elegida; los rangos no establecen que todas las opciones puedan combinarse.
Si una línea va a fabricar varias botellas, identifique los productos que limitan el tamaño del molde, la capacidad de extrusión, la separación de los cabezales, la manipulación o el tiempo de ciclo. Así se distingue una familia de productos práctica de una lista de productos que exigiría un rediseño importante.

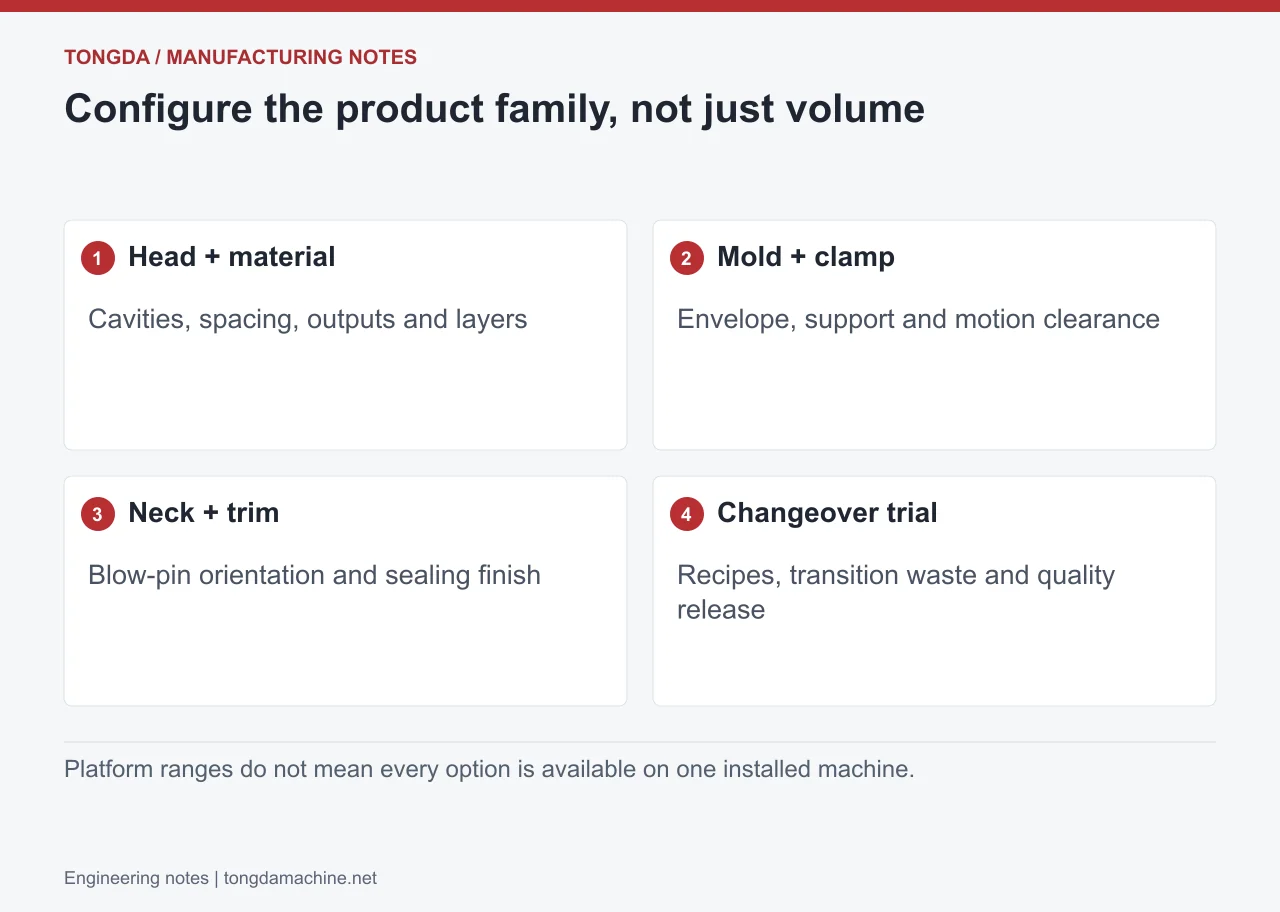

Especifique juntos el cabezal, la alimentación de material y el molde
La extrusión continua suministra la preforma mientras los movimientos de la máquina y el molde coordinan la captura, el conformado y la extracción. El número de cavidades, la separación de las boquillas y la producción de fundido deben corresponder al molde y al producto requerido. Aumentar el número de cabezales sin revisar el sistema completo no es un plan de producción confiable.
| Área de configuración | Decisión que se debe documentar |
|---|---|
| Cabezal y alimentación | Disposición de cavidades, producción de material, capas y grados de resina |
| Molde y cierre | Envolvente, apertura, soporte y producto previsto |
| Sistema de perno de soplado | Dirección del cuello, acceso e interfaz de conformado |
| Línea posterior | Desrebabado, etiquetado, inspección y manipulación de piezas |
Para la operación multicapa, solicite el plano de flujo de material además del número nominal de capas. Para la producción monocapa, defina por separado cualquier requisito de color, franja de visión de nivel o reutilización de material. Confirme en la cotización el equipo exacto suministrado.
Ajuste el soplado y el desrebabado al diseño del cuello

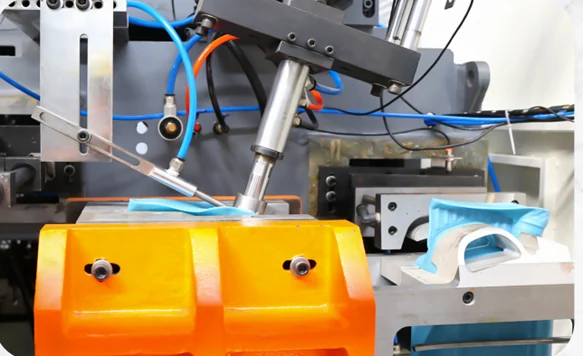

Algunas botellas usan un cuello vertical; otras requieren un cuello inclinado o una presentación diferente durante el conformado. El material original de Tongda sobre la HTS muestra un perno de soplado giratorio pensado para atender los requisitos de orientación del cuello. Su idoneidad debe comprobarse igualmente con el cuello, el molde y la secuencia de movimientos reales.
Entre las opciones de desrebabado descritas en el material de la plataforma figuran el desrebabado por empuje y el corte giratorio. Elija el método según el acabado del cuello, la geometría de la rebaba, el soporte de la pieza y el servicio posterior. Un método de desrebabado debe demostrar el borde y la superficie de sellado requeridos en el producto real.
No trate una interfaz de automatización como una función instalada completa. Identifique el equipo de manipulación, los controles y las protecciones incluidos, y defina el estado de la pieza en cada traspaso.
Convierta el cambio de producto en una operación medible
Enumere los elementos que cambian con el producto: molde de conformado, herramental de extrusión cuando haga falta, pernos de soplado, utillajes de desrebabado, receta de material y ajustes posteriores. Registre la secuencia para detener, cambiar, comprobar y reanudar la producción siguiendo los procedimientos aprobados por el proveedor.
Mida el cambio desde la condición de partida acordada hasta una producción aceptada estable. Un cambio mecánico de molde corto no es lo mismo que un cambio completo que incluye la transición de material y la liberación de calidad. Registre el desperdicio de transición y cualquier ajuste necesario antes de producir la pieza aprobada.
Para plantas que conservan moldes antiguos, use la guía de actualización con reutilización de moldes. Una plataforma configurable y un molde existente compatible son posibilidades relacionadas, pero cada una necesita su propia revisión de interfaces.
Demuestre el requisito de producción completo
Acuerde una marcha con la resina, el molde, la masa del producto y los requisitos de inspección especificados. Cuente las piezas aceptadas y documente paradas, rechazos y limitaciones posteriores. Compruebe la distribución de peso, las paredes locales, el acabado del cuello y los resultados del desrebabado a lo largo de la marcha.
Pruebe los productos representativos que establecen el rango de operación prometido. Conserve las recetas y la información de ajuste necesarias para reproducir el resultado. Las marcas en un tablero de control o una larga lista de recetas guardadas no demuestran por sí solas un cambio de producto exitoso.
Preguntas de los compradores
¿Puede una sola máquina HTS cubrir todo el rango de tamaños de la plataforma?
No automáticamente. El modelo y la configuración cotizados tienen límites concretos de molde, material y movimiento. Defina los productos previstos y pida que se confirme la compatibilidad de cada uno.
¿El diseño modular significa que se puede añadir automatización en el futuro sin ingeniería?
No. El equipo futuro sigue necesitando espacio adecuado, presentación de la pieza, controles e integración de seguridad. Indique los requisitos de ampliación desde el principio para que se incluyan las interfaces correspondientes.
¿Qué información debo enviar para configurar una línea HTS?
Envíe planos de producto, resina, detalles del cuello, mezcla de producción esperada y producción aceptada objetivo. Revise el modelo HTS II-8L y las aplicaciones para botellas de químicos, y luego solicite una evaluación de la familia de productos con esos datos.
Material de origen: artículo 07 de Tongda en WeChat. Las fotografías y capturas de video originales conservan los detalles del equipo original. Las ilustraciones conceptuales se identifican en sus pies de foto.
