Fabricar por soplado el estribo de un vehículo requiere una especificación coordinada de trayectorias de carga, puntos de montaje, material, distribución de pared y el conjunto completo. Una pieza hueca larga puede ser ligera, pero su longitud o su espesor nominal de pared no establecen por sí solos su capacidad de carga. Empiece por la interfaz con el vehículo y las pruebas de aceptación, y luego elija la máquina y el molde.
El caso original de Tongda describe un proyecto con una TDBX-2000A para un fabricante de autopartes en Tailandia. Es un ejemplo útil de pieza grande, sin que establezca un diseño universal ni un ritmo de producción para otros estribos.
Defina el estribo como un componente ensamblado

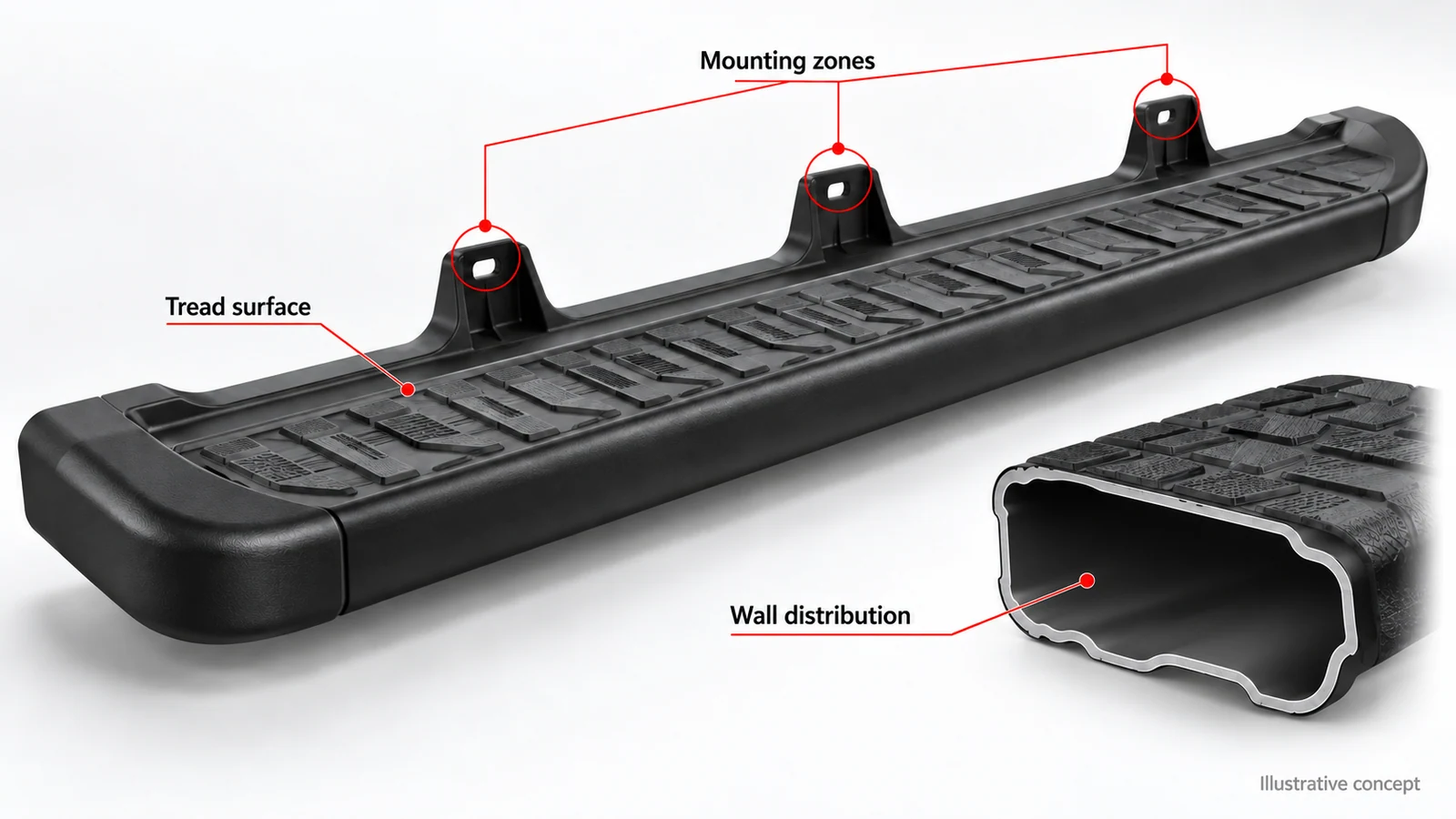

Entregue al proveedor del equipo un plano que identifique la superficie de pisada, los soportes, los puntos de fijación, la deflexión permitida y las holguras con el vehículo. Incluya la especificación del material y las condiciones en que se evaluará el conjunto completo. Una pieza que cabe en el molde puede requerir igualmente cambios en el desrebabado, el montaje o la manipulación posterior.
La fuente informa una pieza de aproximadamente 1.8 m de largo, unos 4.7 kg de peso y un ciclo cercano a 160 segundos. Trátelos como valores informados para esa aplicación. No son garantías estándar de producción ni de resistencia de la TDBX-2000A. La fuente también describe una construcción de HDPE / PP reforzado con fibra de vidrio; los grados exactos, la disposición de capas y la adhesión requieren una especificación propia del proyecto.
Coloque el material donde lo exige la carga
Una preforma larga cambia de forma mientras cuelga y se estira dentro de la cavidad. La distribución final depende del comportamiento del fundido, el momento de la descarga, el molde y el perfil programado. Aumentar el peso medio de la pieza puede dejar demasiado delgada una zona de montaje crítica y añadir material innecesario en otras.
Planifique mediciones de sección en la superficie de pisada, los soportes, las esquinas y el pellizco. Registre tanto la pared local mínima como el peso de la pieza terminada. Compare estos resultados después del periodo de acondicionamiento acordado y conserve muestras representativas del inicio, la mitad y el final de la prueba.
El control de la preforma apoya este proceso; no sustituye la inspección de secciones moldeadas. Los controles de soplado de Moog gestionan la preforma y el movimiento de la máquina. La especificación de un controlador no certifica por sí sola el espesor de pared ni la capacidad de carga del estribo terminado.
Ajuste el molde y la máquina a la envolvente completa de la pieza
Para un estribo largo, revise algo más que la capacidad nominal de la máquina. Revise las dimensiones y la masa del molde, el soporte de los platos, la holgura de apertura, las conexiones de servicios y la ruta de extracción de la pieza. Compruebe el molde montado en toda la secuencia de movimientos, incluidos el desrebabado y el traslado.
| Área de diseño | Evidencia que se debe acordar antes de la aceptación |
|---|---|
| Zonas de montaje | Mediciones de sección y pruebas de carga del conjunto |
| Pisada y tramo largo | Control dimensional y deflexión en el servicio especificado |
| Pellizco y bordes | Inspección de la costura y desrebabado repetible |
| Capas de material | Registros de grados, continuidad de capas y adhesión |
| Producción | Piezas aceptadas por hora, causas de rechazo y duración de la prueba |
El caso de Tongda describe un cierre para piezas grandes, control programable de la preforma y un cabezal acumulador de dos capas. Confirme la configuración ofrecida con la cotización vigente; compartir el nombre de una serie de máquinas no hace idénticas todas las instalaciones.
Compare el costo de producción con piezas aceptadas
Incluya la resina, el manejo de la rebaba, el tiempo de ciclo, la energía, la mano de obra, el mantenimiento del molde y los rechazos. Defina qué operaciones incluye el ciclo cotizado. Un paso de moldeo rápido puede quedar limitado por los utillajes de enfriamiento, el desrebabado o el ensamblaje.
Para aligerar la pieza, compárela con un diseño de referencia definido que cumpla los mismos requisitos funcionales. En lugar de un porcentaje universal, el comprador obtiene una pregunta más útil: ¿qué reducción de masa puede lograr este conjunto concreto superando las pruebas acordadas?
Preguntas de los compradores
¿Una máquina para piezas grandes puede fabricar también paneles de muebles o flotadores?
Es posible, con el molde y la configuración adecuados. El ajuste del molde, la demanda de fundido, los materiales y la manipulación deben comprobarse para cada producto. Un tamaño total similar no establece la intercambiabilidad.
¿Qué debo enviar para una revisión de la aplicación?
Envíe los planos de la pieza y de los soportes, los grados de resina, la masa objetivo, la demanda anual y los requisitos de prueba. Incluya muestras de referencia si las tiene.
Revise las aplicaciones para autopartes y la guía de selección de cabezal acumulador, y luego solicite una revisión del proceso para estribos.
