La envoltura de una bolsa de gel refrigerante es un envase moldeado; el tiempo de conservación en la cadena de frío es resultado del sistema empacado completo. Por eso un plan de fabricación confiable atiende dos tareas relacionadas: producir una envoltura duradera y sellable, y validar la bolsa llena en su contenedor aislante y condiciones de transporte previstos.
La extrusión-soplado puede fabricar envolturas huecas reutilizables para agua u otros rellenos de cambio de fase. Esta guía reúne el diseño de la envoltura, las interfaces de llenado y sellado, la inspección de producción y las cuestiones del sistema térmico, para que los compradores de equipos puedan especificar claramente el trabajo de fabricación.

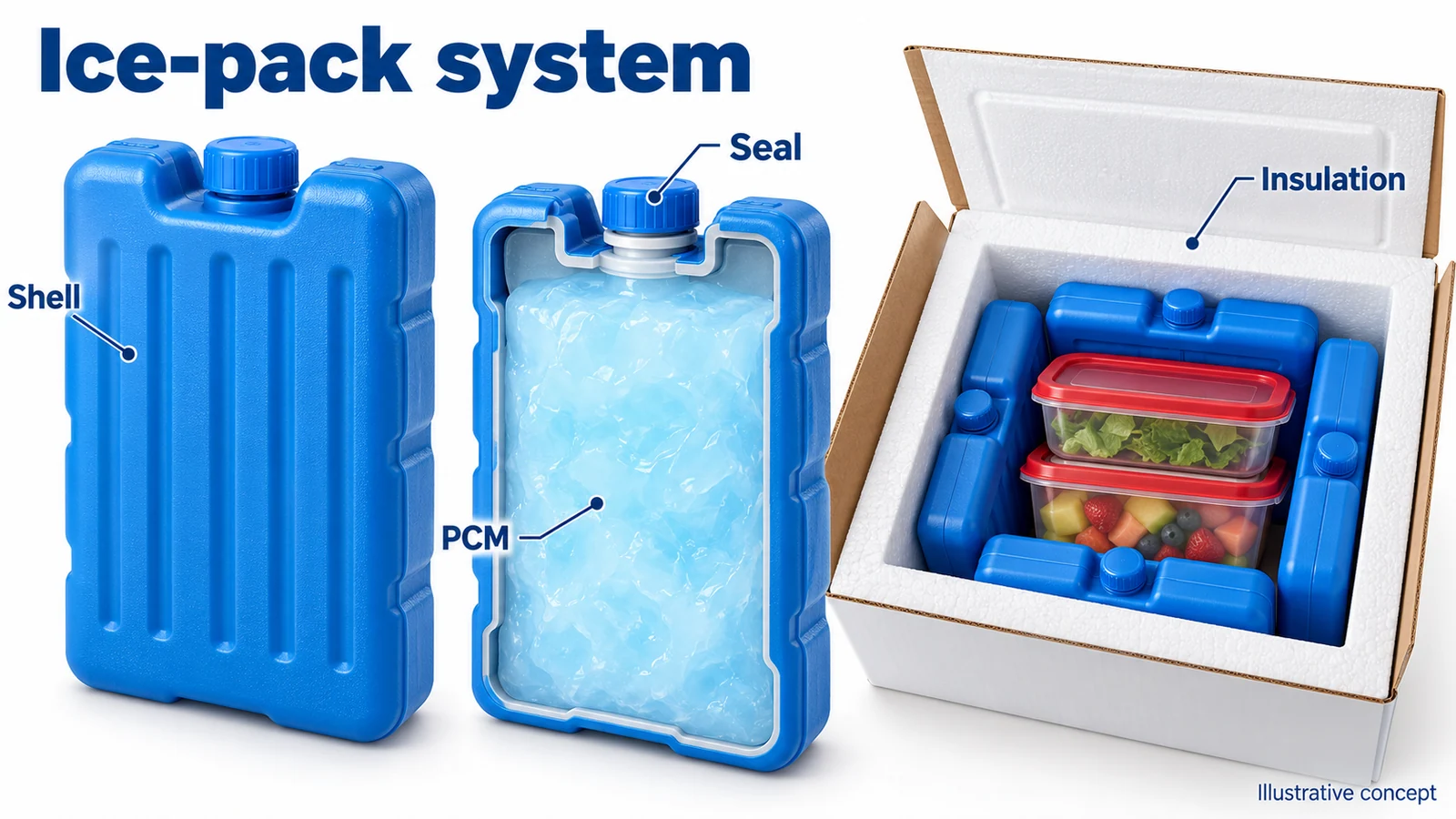

Separe la envoltura, el relleno y el sistema aislante
Un material de cambio de fase (PCM) absorbe o libera calor al cambiar de fase; el agua misma es un PCM. La formulación elegida determina el rango útil de cambio de fase, mientras que su masa y su condición inicial influyen en la capacidad de almacenamiento térmico disponible.
El tiempo de conservación también depende del aislamiento, las condiciones ambientales, la carga, la disposición del empaque y el rango de temperatura permitido. Una máquina de moldeo no determina por sí sola la duración en frío de una bolsa. Un número de horas citado sin esas condiciones no es una especificación de producto transferible.
La guía de la OMS sobre contenedores pasivos muestra por qué las bolsas refrigerantes y los contenedores aislantes se evalúan juntos con métodos de desempeño definidos. Esa guía no implica que una envoltura fabricada en una máquina determinada sea un producto de transporte médico precalificado.
Diseñe la envoltura en función del relleno previsto
Especifique las dimensiones exteriores, el volumen útil de llenado, el grado del material, la masa objetivo, el cierre y el ciclo de reutilización previsto. Considere los cambios de volumen del relleno real durante la preparación y el uso. No tome el volumen a ras como volumen de llenado permitido sin revisar el diseño completo.
| Zona de diseño | Qué definir |
|---|---|
| Esquinas y base | Paredes locales adecuadas después del estiramiento |
| Cuello o boca de llenado | Geometría de sellado repetible y ajuste del cierre |
| Espacio de llenado | Volumen útil y margen de expansión necesario |
| Superficies de manipulación | Resistencia a las caídas previstas y al uso repetido |
La selección del material debe considerar la compatibilidad con el relleno y las temperaturas en juego. Acuerde esas condiciones antes de intentar reducir peso. Una envoltura que se ve bien a temperatura ambiente puede comportarse distinto después de llenarse, congelarse y manipularse.
Controle la distribución de pared con evidencia de piezas moldeadas
El material original de Tongda sobre la fabricación de bolsas de gel usa la HTSII-5L como ejemplo de máquina. Confirme el accionamiento y los moldes propuestos; la designación HTS no debe describirse automáticamente como una máquina HSE totalmente eléctrica.
Una plastificación constante y un perfil de preforma programado ayudan a poner material donde el producto lo necesita. Verifique el resultado con cortes u otro método acordado de medición de pared, sobre todo en esquinas, transiciones y zona de pinzado. Un ajuste del controlador no es una medición directa de cada pared terminada.
Inspeccione por separado el peso neto medio y su variación. Conserve con las mediciones los identificadores de la resina, el molde y la receta aprobados. Cambiar cualquiera de ellos puede requerir nuevas verificaciones, sobre todo si la nueva combinación afecta el sellado o el uso repetido a baja temperatura.
Conecte la formación del cuello, el recorte, el llenado y el sellado
La disposición de la aguja de soplado y el molde del cuello deben producir una interfaz de llenado y sellado repetible. El desrebabado debe dejar la superficie adecuada para el cierre o el método de soldadura elegido. Inspeccione la zona real de sellado, no solo la apariencia general.
Defina dónde pasan las responsabilidades de la línea de moldeo al llenado, el sellado y la inspección final. Incluya en la especificación de la línea la presentación de piezas, el transporte, el acceso a inspección y el manejo de rechazos. La lista completa de equipos debe indicar qué operaciones se suministran y cuáles se realizan en otro lugar.

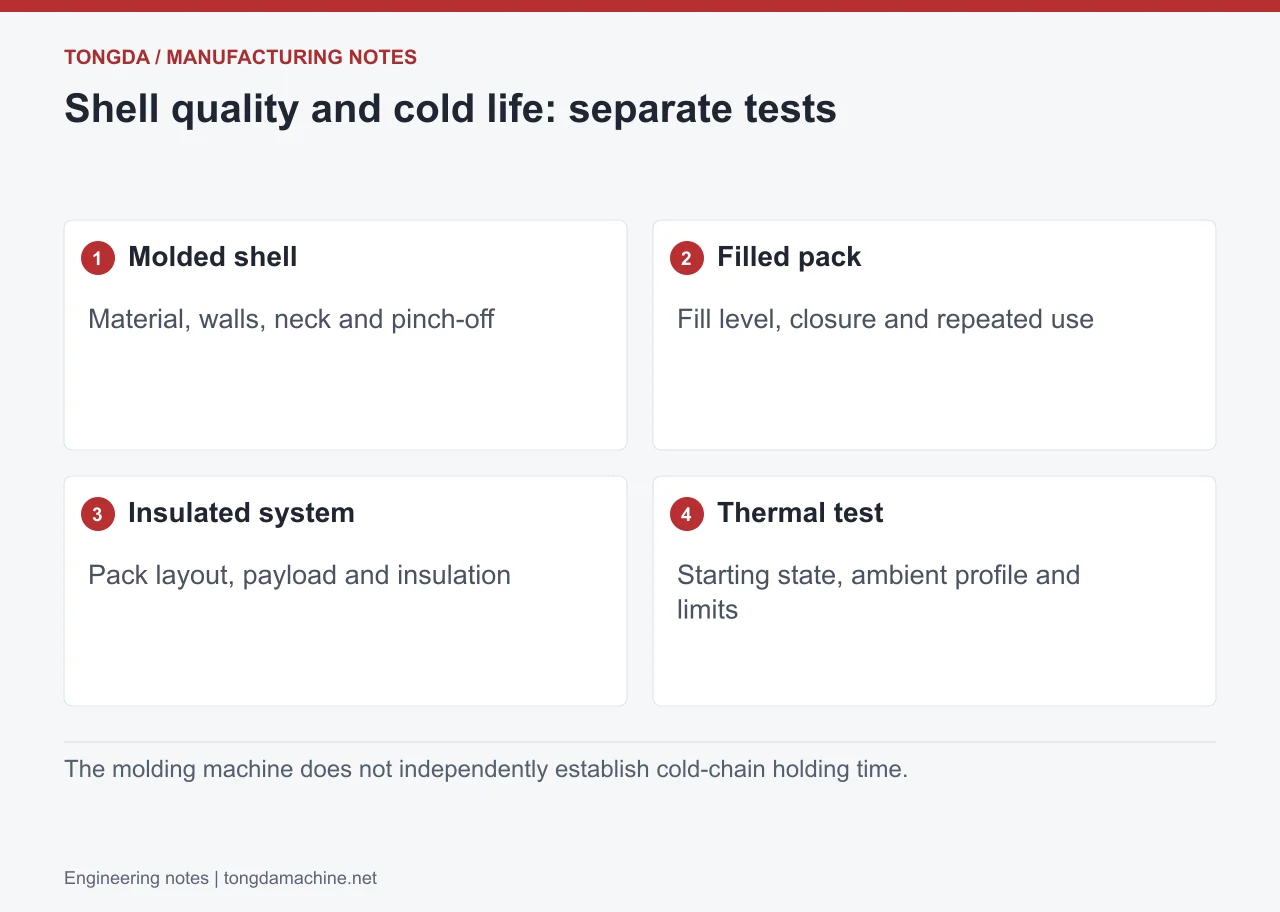

Acuerde por separado las pruebas de la envoltura y del sistema empacado
Para la envoltura, acuerde una corrida de producción representativa y un plan de muestreo. Registre peso, paredes locales, dimensiones y la interfaz de sellado. Defina con el proveedor correspondiente el método de prueba de fugas, la presión u otras condiciones, la duración y el criterio de aceptación.
Para la bolsa llena, evalúe ciclos repetidos de congelación y descongelación con el relleno y el nivel de llenado previstos. Incluya las condiciones de manipulación y caída de su uso real. Inspeccione la retención del cierre y las partes más expuestas a daños en el transporte.
Para el desempeño térmico, pruebe la disposición de bolsas, el aislamiento, la carga, las condiciones iniciales y el perfil ambiental previstos. Registre los puntos de medición y la banda de temperatura aceptable. Vuelva a validar los cambios importantes en lugar de trasladar un tiempo de conservación anterior a otra caja u otro envío.
Preguntas de los compradores
¿Una mejor envoltura aumenta el tiempo de conservación en una cantidad fija?
La máquina de moldeo por sí sola no produce una mejora fija. La envoltura debe contener y proteger el relleno, mientras que el desempeño térmico depende del relleno y de la configuración completa del empaque.
¿Basta una prueba de fugas para una bolsa reutilizable?
Una prueba de fugas definida es útil, pero no cubre todas las fallas por uso repetido. Agregue las verificaciones de congelación y descongelación, cierre y manipulación adecuadas para el relleno y el uso especificados.
¿Qué debe acompañar una solicitud de equipos para bolsas de gel?
Envíe el plano de la envoltura, una muestra, la resina, el relleno, el método de cierre y la producción aceptada objetivo. Revise la plataforma HTS II-5L y las consideraciones de diseño de moldes, y luego solicite una revisión de la producción de envolturas que cubra el moldeo, las interfaces de sellado y la inspección.
Material de origen: artículo 04 de Tongda en WeChat · artículo 05 de Tongda en WeChat. Las fotografías y capturas de video originales conservan los detalles del equipo. Las ilustraciones conceptuales se identifican en sus pies de foto.
