Un tambor de 200 L con anillo L puede fabricarse en una máquina de moldeo por soplado industrial con pared de una capa o multicapa. Elija la estructura según el contenido previsto, las condiciones de manipulación, la especificación de la resina y las pruebas del envase. Más capas dan más formas de distribuir los materiales, pero no hacen automáticamente más resistente el tambor ni lo califican para el transporte de mercancías peligrosas.

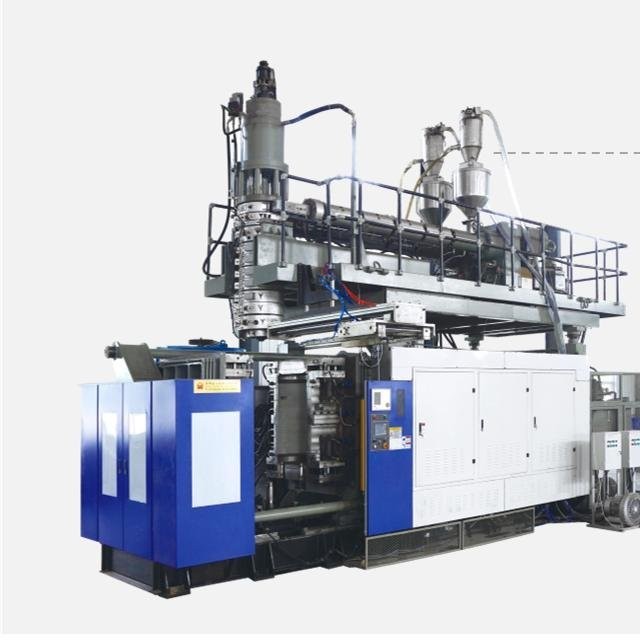

Esta guía explica las opciones con la familia TDB-250F de Tongda, incluidas las configuraciones TDB-250F de una capa, TDB-250F-2P de dos capas y TDB-250F-3P de tres capas descritas en el material de proyectos de Tongda.
Una capa o multicapa: ¿qué cambia?
| Estructura | Función del material | Verificar |
|---|---|---|
| Una capa | Una sola mezcla de resina en toda la pared | Elección de resina, calidad de pared y pruebas del tambor |
| Dos capas | Funciones distintas para la capa interior y la exterior | Compatibilidad de materiales, capas uniformes y superficie de contacto |
| Tres capas | Funciones separadas para las capas interior, media y exterior | Recetas permitidas, capas uniformes y pruebas del tambor |
El material reprocesado puede considerarse en una capa adecuada cuando la aplicación y la especificación acordada lo permitan. Su proporción y ubicación deben ajustarse al material y a los requisitos reales del envase. Una meta de contenido reciclado no sustituye las pruebas de compatibilidad química, resistencia al impacto o resistencia al agrietamiento por tensión ambiental.
Para equipos y aplicaciones disponibles, compare las sopladoras para tambores de químicos y la presentación de la máquina TDB-250F/P.
Empiece por las zonas críticas del tambor
Un anillo L integral crea un elemento de manipulación y una zona de conformado exigente. La boca, el anillo, las esquinas y el pinzado del fondo necesitan suficiente material y un enfriamiento eficaz. Un peso total satisfactorio puede ocultar una sección local demasiado delgada.
Especifique el plano del tambor, el cuello y el cierre, el peso objetivo, el grado de resina y el contenido previsto antes de elegir la máquina y el molde. Diseñe un plan de inspección de espesor de pared en torno a las zonas críticas, en lugar de basarse solo en el peso promedio.
Cómo apoyan el proceso las configuraciones TDB-250F
La configuración de dos capas reportada usa dos sistemas de extrusión de 90 mm con relación longitud/diámetro de 32:1 y un cabezal acumulador con guía de flujo. La de tres capas usa un cabezal de tres capas equivalente. Son detalles de configuración del material de equipos de Tongda; la cotización final debe identificar las extrusoras, el cabezal y el herramental exactos que se suministran.
El cabezal acumulador almacena el material fundido y descarga la preforma para una pieza hueca grande. La distribución de las capas depende del diseño del cabezal, el comportamiento del material y los ajustes del proceso, y debe evaluarse con muestras cortadas del tambor real.
La disposición reportada de la máquina también combina cierre central, movimiento hidráulico servocontrolado, una unidad giratoria de soplado inferior y manipulación de piezas. Estas funciones coordinan el conformado, la extracción y el acceso para cambiar el herramental. Su aporte a la producción debe evaluarse dentro del ciclo completo, incluidos el enfriamiento y las verificaciones posteriores.
Control de preforma e inspección de la pared terminada
Un controlador de preforma programable cambia el perfil de holgura del dado durante la extrusión para influir en dónde se coloca el material. En un tambor con anillo L, el objetivo es llevar material a las zonas exigentes sin agregar peso innecesario en el resto.
Es una función de control del proceso; por sí sola no mide cada pared terminada. Verifique el peso del tambor, el espesor de los cortes, la calidad del pinzado y las fugas con el método de muestreo acordado. La guía de MOOG sobre soplado describe la tecnología de control de preforma y su papel en la máquina.

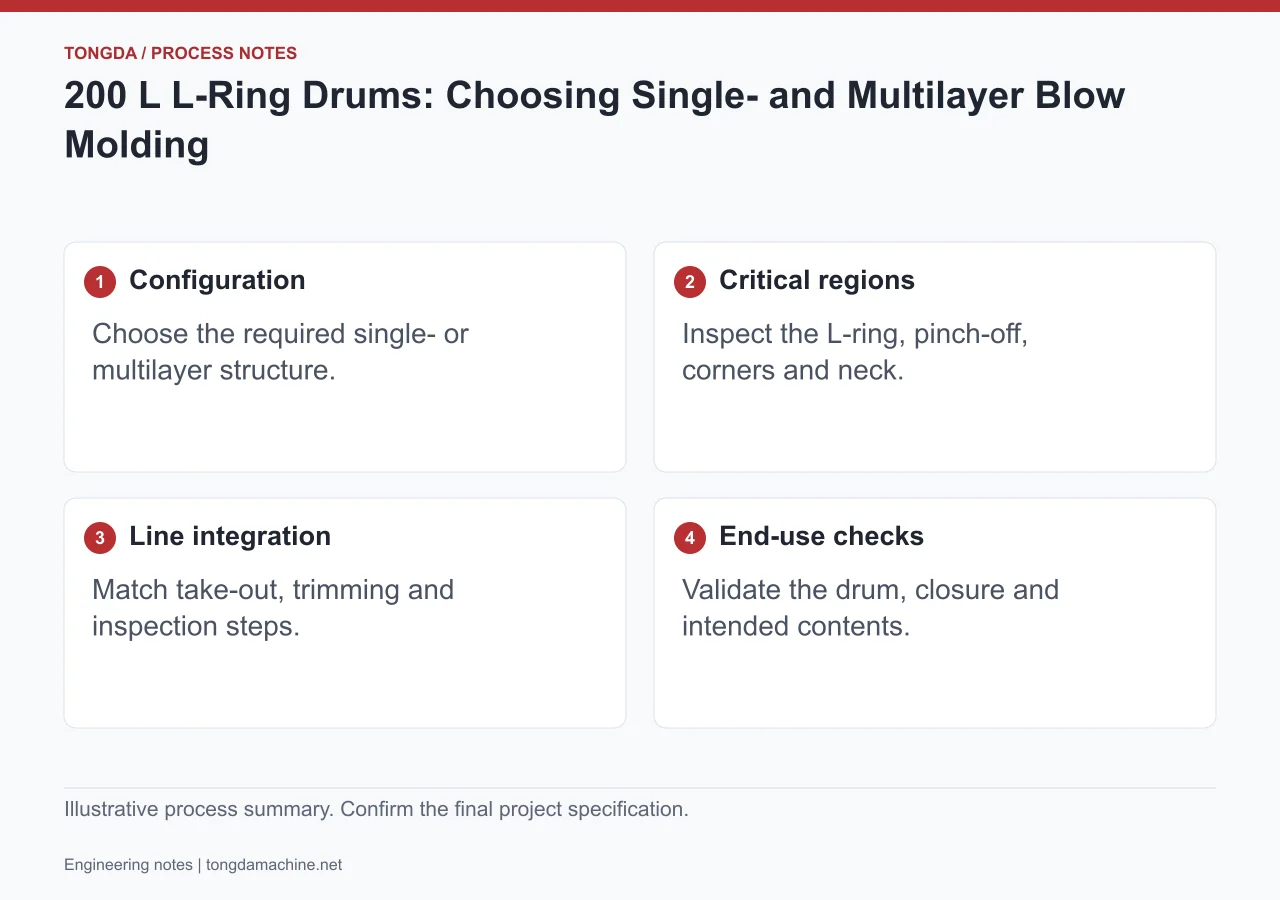

Qué incluir en una prueba de producción
- Material y estructura: identifique los grados de resina, la receta de capas, el color y el material reprocesado permitido.
- Calidad del producto: verifique dimensiones, distribución del peso, formación del cuello y del anillo, pinzado y fugas.
- Desempeño en manipulación: acuerde las pruebas de caída, apilamiento y demás aplicables al envase y su uso previstos.
- Producción aceptada: registre los tambores buenos en una corrida continua acordada, incluidas paradas y rechazos.
- Servicios y costo: mida la electricidad dentro de un límite de equipos definido y registre las condiciones del agua de enfriamiento y del aire comprimido.
Si se prevé el transporte de mercancías peligrosas, evalúe el tambor terminado con su cierre según los requisitos aplicables al envase. Comprar una máquina determinada o agregar capas no otorga esa calificación automáticamente.
Preguntas de los productores de tambores
¿Un tambor de tres capas siempre es mejor que uno de una capa?
No. Ofrece más opciones de distribución del material, pero la elección correcta depende del contenido, la especificación, la disponibilidad de materiales y la economía de producción. Compare tambores aceptados que cumplan los mismos requisitos.
¿Un tambor multicapa puede usar resina reprocesada?
Posiblemente, si la aplicación y la especificación lo permiten. Defina qué capa puede contenerla, controle su calidad y valide el envase terminado. No suponga que todos los tambores o aplicaciones de transporte admiten la misma receta.
¿Cómo debe especificarse la producción por hora requerida?
Especifique tambores aceptados por hora con el peso, la resina, el molde y las condiciones de servicios acordados, medidos en una corrida definida. Un tiempo corto de movimiento de la máquina o de desfogue no es el ciclo completo de producción.
Hablemos de su proyecto de tambores de 200 L
Envíe el plano del tambor, el contenido previsto, la resina y los requisitos de capas, el peso objetivo y la producción aceptada requerida. Solicite una propuesta de producción de tambores para revisar en conjunto la máquina, el molde y los equipos posteriores. Para el herramental, lea la guía de diseño y fabricación de moldes de soplado.
Un tambor de 200 L se forma en una máquina de extrusión-soplado. Esa página explica el proceso, las partes principales y la correspondencia entre tamaño de envase y modelos publicados.
