Fabricar por soplado la estructura de un sofá requiere planificar juntos la máquina, el molde y el ensamblaje posterior. La estructura hueca debe cumplir los requisitos dimensionales y de pared local en los puntos de fijación y encajar en el diseño completo del mueble. La repetibilidad debe demostrarse con muestras y registros de prueba, no deducirse del tamaño del cierre de la máquina ni de la marca del controlador.

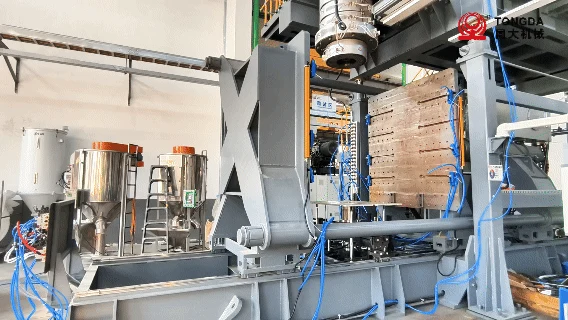

La fuente de Tongda describe un proyecto personalizado de estructuras de muebles con una TDBX-2000A. No se identifica al cliente por su nombre. Las lecciones útiles del caso tienen que ver con el acceso a moldes grandes, el control de la preforma, la secuencia de producción y la coordinación temprana entre los equipos de máquina y de producto.
Empiece por las interfaces de ensamblaje del mueble
Identifique dónde se fija la estructura moldeada a otras piezas estructurales, soportes de tapicería y elementos de sujeción. Entregue los planos y los requisitos de tolerancia de esas interfaces. Una estructura que parece uniforme puede causar problemas de ensamblaje si las posiciones de montaje o las dimensiones acondicionadas varían.
Especifique la resina prevista, la masa de la pieza, los casos de carga y cualquier requisito del sofá completo. La prueba de moldeo evalúa el desempeño de fabricación del componente. La durabilidad del mueble ensamblado depende también de su diseño, sus fijaciones y sus condiciones de uso.
Ajuste el molde a la máquina y a la ruta de cambio
Los moldes grandes requieren revisar la masa, la envolvente, el montaje, la holgura de apertura, los servicios y la ruta de manipulación. Compruebe el molde completo, con conexiones y utillajes, en todos los movimientos relevantes. Incluya el acceso para inspección y mantenimiento.
La fuente describe un cierre de tres platos y dos columnas y una unidad de cierre que puede desplazarse hacia adelante para mejorar el acceso. Para un proyecto nuevo, confirme la configuración entregada y cómo se cargarán, conectarán y retirarán los moldes previstos.
Use el control de la preforma junto con la inspección de la pieza terminada
El control programable de la preforma ayuda a distribuir el material antes y durante el conformado. La fuente identifica un sistema MOOG en el proyecto, pero la estructura aceptada sigue necesitando comprobaciones de dimensiones, peso y sección de pared.
Identifique las zonas importantes: puntos de fijación, esquinas, tramos largos y pellizcos. Compare los resultados de ciclos repetidos y después del periodo de acondicionamiento acordado. Registre la variación en lugar de prometer que todas las estructuras serán idénticas durante una producción indefinida.
| Área de prueba | Registro que se debe conservar |
|---|---|
| Ajuste de ensamblaje | Ubicaciones, tolerancias y resultados con las piezas de acople reales |
| Paredes locales | Mapa de secciones y muestras repetidas |
| Peso | Distribución durante la prueba acordada, no solo el promedio |
| Aspecto y bordes | Muestra de superficie aprobada y criterios de desrebabado |
| Producción | Estructuras aceptadas en el límite de línea definido |
| Cambio de producto | Lista completa de tareas y tiempo hasta el siguiente producto aceptado |
Mida la energía y la producción en el mismo trabajo
La fuente describe bombas servo y movimientos coordinados. Evalúelos mediante la energía por estructura aceptada con el material, el molde y las condiciones de producción especificados. La descripción de un sistema de accionamiento no establece por sí sola un porcentaje de ahorro frente a otra línea.
Incluya en la comparación de costos los equipos de enfriamiento, aire y manipulación correspondientes. Registre las horas de marcha y los motivos de rechazo. Si varios diseños de estructura comparten una línea, considere los cambios y la mezcla de productos en lugar de usar el ciclo más rápido de un solo producto para el plan anual.
Desarrolle el proceso antes de cerrar el alcance comercial
Una revisión temprana permite detectar si se necesitan cambios en el producto, el molde, el método de desrebabado o la manipulación. Acuerde quién suministra cada elemento y cómo pasan las piezas del moldeo al ensamblaje final. Mantenga vinculadas las revisiones de planos, las muestras de prueba y las recetas para evaluar de forma coherente los cambios posteriores.
La noticia sobre la evaluación de la estructura de muebles TD trata un tema de desarrollo relacionado. No sustituye la evidencia de aceptación de la instalación TDBX concreta que se cotiza.
Preguntas de los compradores
¿La misma línea puede fabricar varios diseños de estructura de sofá?
Es posible, siempre que los moldes, la demanda de material, los movimientos y la manipulación encajen en la configuración. Identifique el molde más grande o más exigente y demuestre el proceso de cambio acordado.
¿Qué información debe acompañar a una consulta?
Envíe los planos de la estructura y del ensamblaje, la especificación de resina, la masa objetivo, la demanda anual, la mezcla de productos y los requisitos de aceptación. Las muestras existentes ayudan a definir el aspecto y el ajuste de ensamblaje.
Consulte la guía de selección de máquinas para piezas grandes y solicite una revisión de fabricación de estructuras de sofá.
Adaptado del artículo original de Tongda en WeChat. Las cifras del caso son las informadas por el fabricante para la aplicación descrita. Las fotografías originales y las ilustraciones conceptuales se identifican en sus pies de foto.
