TDBS-3000A — configuración estándar
| Parámetro | Unidad | TDBS-3000A |
|---|---|---|
| Modelo | — | TDBS-3000A |
| Volumen máximo del producto | L | 3000 |
| Estación | — | Estación simple |
| Ciclos en vacío (no es la tasa de producción) | pc/h | 80 |
| Producción de extrusión HDPE | kg/h | 220 × 3 |
| Capacidad del acumulador | L | 120 |
| Diámetro del husillo | mm | 100 × 3 |
| Fuerza de cierre | kN | 2200 |
| Distancia entre platinas | mm | 1100–3200 |
| Potencia de accionamiento de la bomba hidráulica | kW | 31.5 + 5.5 + 11 |
| Potencia total instalada | kW | 451 |
| Peso de la máquina | t | 60 |
| Dimensiones de la máquina (L × A × H) | m | 14 × 4.2 × 8 |
Los parámetros provienen de la documentación del producto. Confirme la configuración final con nuestros ingenieros antes de hacer el pedido.
Detalles del producto

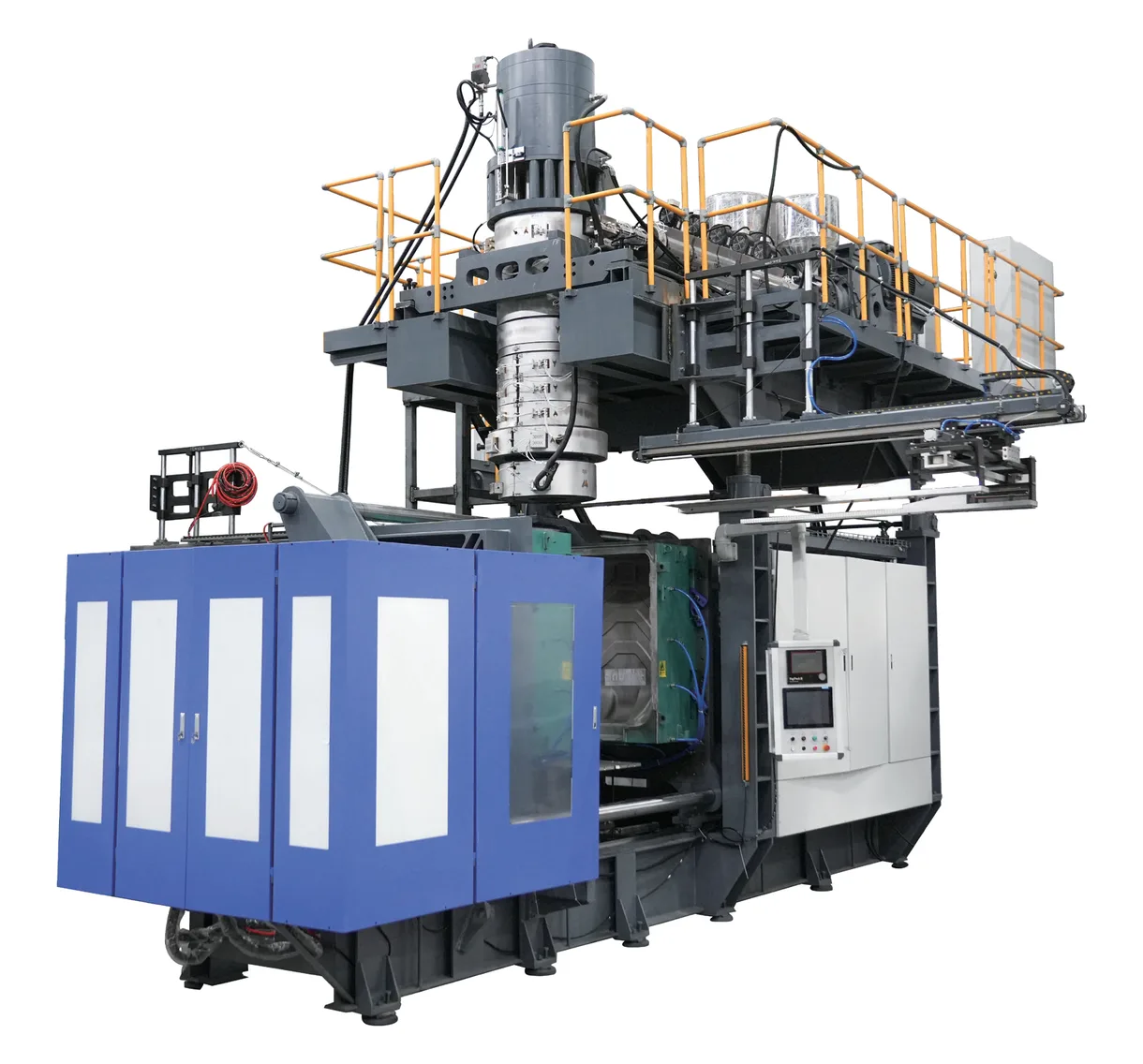

TDBS-1000A en la foto: el mismo diseño de la serie. La fotografía es de la TDBS-1000A. La TDBS-2000A y la TDBS-3000A usan este mismo diseño de serie.

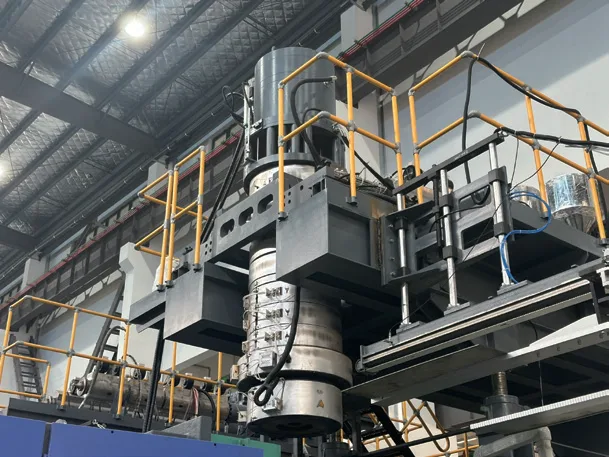

Extrusión-soplado con cabezal acumulador para tanques de almacenamiento de hasta 3,000 L, con un cabezal acumulador de 120 L alimentado por tres extrusoras de 100 mm.
La tabla de parámetros es la configuración estándar publicada. Confirme el husillo, el cabezal y el molde de su tanque en la cotización.
Modelo y aplicación

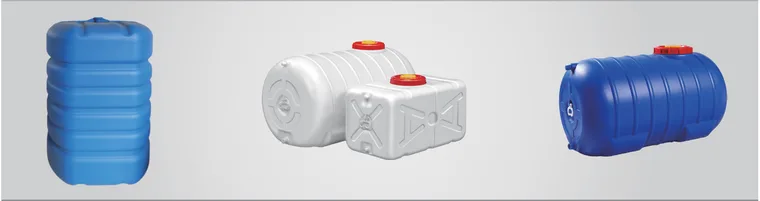

La serie TDBS es la gama de cabezal acumulador de Tongda para tanques de almacenamiento grandes, como tanques de agua horizontales y verticales. Es una familia distinta de las máquinas de paneles grandes TDBX y de las máquinas de botella interior IBC TDB-1200A. Comparta el plano del tanque, el espesor de pared, el peso objetivo, la resina y los accesorios para que nuestros ingenieros dimensionen el acumulador, el molde y la manipulación.
Cómo leer las especificaciones
El ciclo en vacío no es una tasa de producción. Es el ciclo de la máquina sin producto. La producción de tanques depende del peso de la pieza, del espesor de pared, del enfriamiento y de la manipulación.
El caudal de HDPE es capacidad de extrusión, no tanques terminados por hora. El catálogo indica el caudal de HDPE como 220 × 3 kg/h para las tres extrusoras de 100 mm que alimentan el cabezal acumulador de 120 L.
La potencia instalada es la potencia total instalada, no un consumo de energía medido.
Notas de la configuración estándar

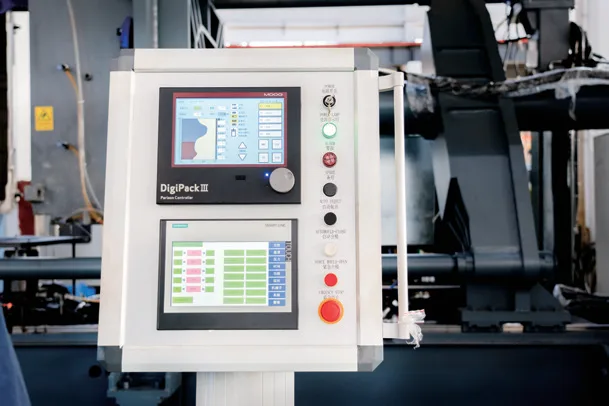

- Plataforma de control: pida en la cotización las marcas del PLC, de la pantalla táctil y del controlador de preforma.
- Válvulas hidráulicas: Yuken. Bombas hidráulicas: Sumitomo.

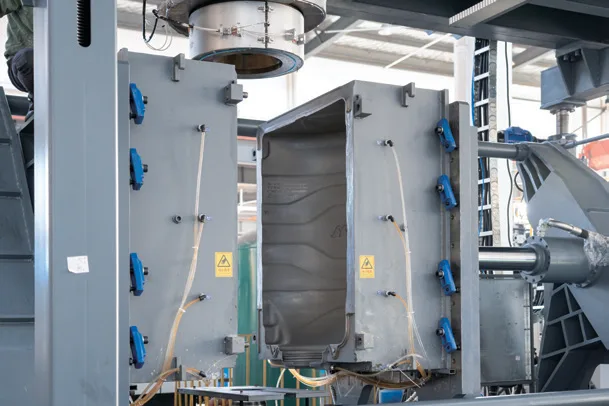

- Bastidor: marco integrado con platos de alta rigidez y desplazamiento integrado del carro del molde para cambios de molde más rápidos y seguros.
- CE: declaración según la Directiva de máquinas 2006/42/CE, certificación UDEM International, certificado M.2025.206.C121093, vigente hasta 2030-06-19. Normas EN ISO 12100:2010, EN 422:2009 y EN 60204-1:2018.
- Garantía: 14 meses desde el envío, con capacitación de operación y planificación del layout de planta. La instalación y la puesta en marcha se cotizan aparte.
Preguntas frecuentes
¿La TDBS-3000A es una máquina de IBC?
No. TDBS es la serie de tanques de almacenamiento de Tongda. Para botellas interiores de IBC (en general unos 1,000 L), compare la TDB-1200A-P y la TDB-1200A-P3.
¿80 ciclos en vacío/h son una tasa de producción?
No. Es el ciclo de la máquina sin producto. La producción de tanques depende del peso de la pieza, del espesor de pared, del enfriamiento y de la manipulación.
¿Qué significa «220 × 3 kg/h»?
El catálogo indica el caudal de HDPE como 220 × 3 kg/h para las tres extrusoras de 100 mm que alimentan el cabezal acumulador de 120 L. Es capacidad de extrusión, no tanques terminados por hora.
¿Qué debo enviar para una cotización?
El plano o una muestra del tanque, el volumen, el peso objetivo, el espesor de pared, el grado de resina, los accesorios, la producción requerida y la alimentación eléctrica de la planta.
Compare también

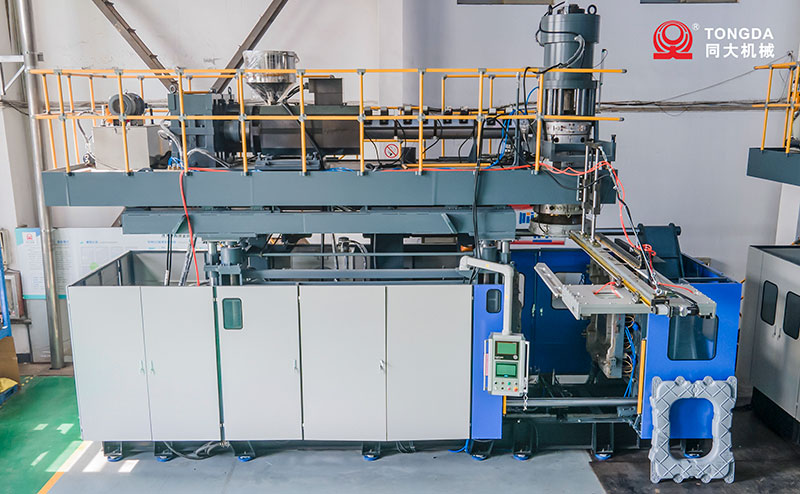

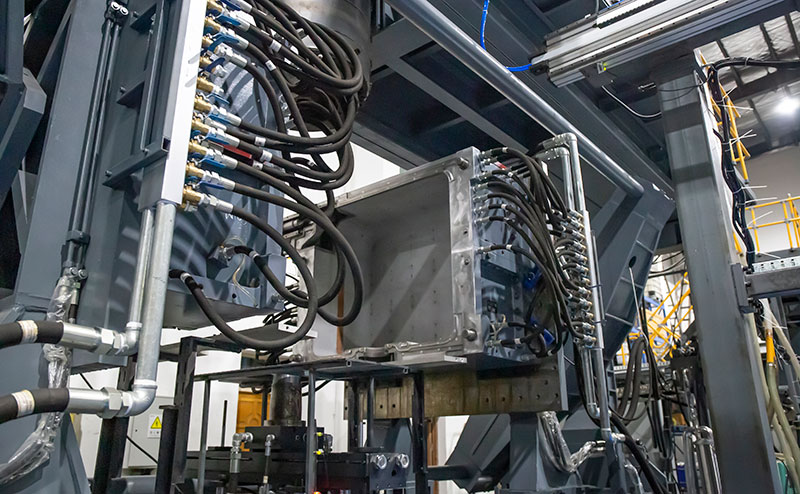

Compare la TDBS-2000A para tanques de agua de hasta 2,000 L, la TDBX-1500A para paneles grandes, la TDB-1200A-P3 para botellas interiores de IBC y la guía de sopladora para tanques de agua.
